Порошковая проволока на основе кобальта. Металл шва имеет аустенитно-ледебуритную структуру с зернами карбида хрома и карбида вольфрама. Обладает высокой коррозионной стойкостью и стойкостью к абразивному износу, стойкостью к ударным нагрузкам в условиях повышенных температур.
Наплавленный металл обрабатывается металлорежущим инструментом.
Наилучшее применение находит для наплавки клапанов парового и химического оборудования, оборудования для обработки горячего металла (лезвия гильотин, ножниц по металлу).
Применяется для наплавки поверхностей, подверженных абразивному, эрозионному износу, коррозии, к авитационному износу при высоких температурах (частей насосов, экструзионных шнеков).
| C | Si | Mn | Cr | W | Fe | Co |
|---|---|---|---|---|---|---|
| 1,1 | 1,0 | 1,0 | 28,0 | 4,5 | <3,0 | основа |
| Твердость, HRc |
|---|
| 40 – 43 |
| Диаметр, мм | Напряжение, В | Сварочный ток, А |
|---|---|---|
| 1,2 | 20 – 24 | 150 – 200 |
| 1,6 | 22 – 26 | 180 – 240 |
| 2,0 | 25 – 27 | 220 – 260 |
| 2,4 | 25 – 27 | 260 – 300 |
| 2,8 | 26 – 28 | 280 – 340 |

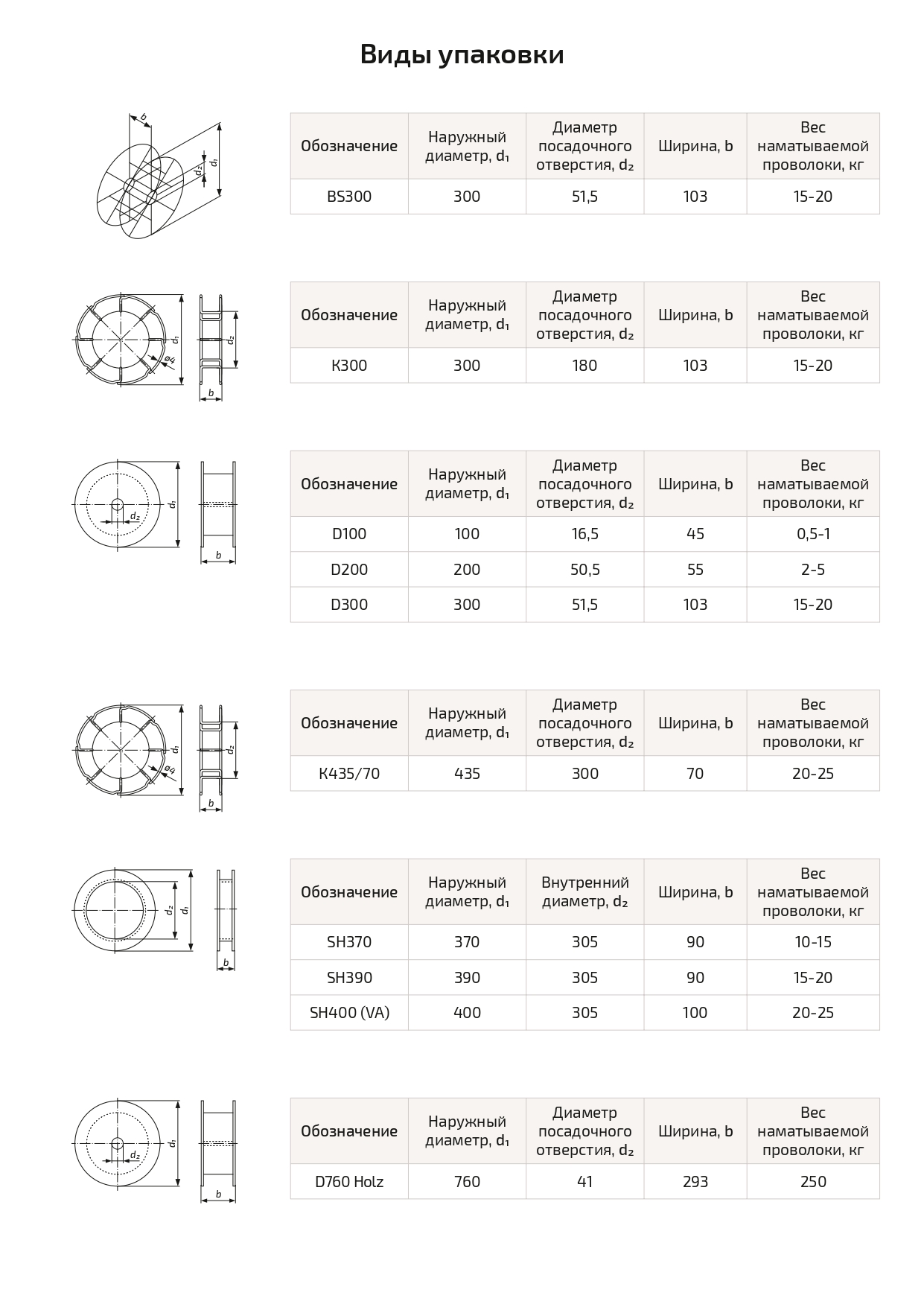

Может поставляться в вариантах: для сварки в защитном газе, для сварки под флюсом.
