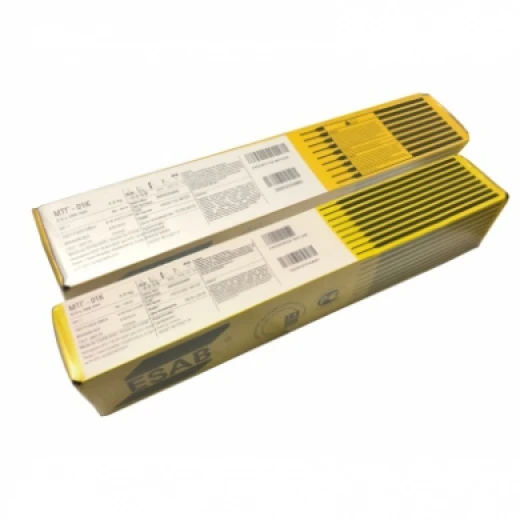

Сварочные электроды ESAB МТГ-01К

Данные электроды предназначены преимущественно для сварки корневого прохода шва поворотных и неповоротных стыков в положении вертикаль на подъем трубопроводов и других ответственных конструкций из низкоуглеродистых и низколегированных сталей прочностных классов до К60 включительно с нормативным временным сопротивлением разрыву до 540 МПа включительно. Электроды диаметром 3,0 мм предназначаются так же для сварки заполняющих и облицовочного слоёв шва тонкостенных конструкций, включая стыки трубопроводов из сталей прочностных классов до К54 включительно (с нормативным пределом прочности до 539 МПа). Сварка выполняется на постоянном токе, как прямой, так и обратной полярности.

Ток: = (+ / ̶ )
Пространственные положения при сварке: 1, 2, 3, 4, 6
Выпускаемые диаметры: 2,5 и 3,0 мм
Режимы прокалки: 360-400°С, 60 мин

Механические свойства металла шва

Электроды аттестованы НИЦ «Мосты», Свидетельство НАКС, сертифицированы Госстандартом России, одобрены ВНИИГаз.

Электроды с основным покрытием марки МТГ-01К предназначены для ручной электродуговой сварки на постоянном токе углеродистых и низколегированных конструкционных сталей перлитного класса с пределом прочности до 540 МПа и арматурных сталей класса А240 и А300 с высокими требованиями ударной вязкости. Стандартной областью применения электродов МТГ-01K является сварка корневого шва, а также заполняющих и облицовочного слоев неповоротных стыков трубопроводов, сосудов и других ответственных конструкций.

Наплавленный металл устойчив к разрыву и имеет хорошие показатели ударной вязкости также при низких температурах благодаря характеристикам электродов мтг-01к. Сварочные свойства: электроды мтг-01к предназначены для сварки во всех положениях, кроме вертикального сверху вниз. Дуга стабильна, разбрызгивание малое, удаление шлака легкое.

• Разработчик формулы электродов МТГ-01К: ООО "Сычевский электродный завод"
• Завод изготовитель: ЗАО "ЭСАБ-СВЭЛ", Санкт Петербург, предприятие группы компаний ESAB. Производство марки по рецептуре Сычевского электродного завода
• Бренд: Электрод марки МТГ-01К по формуле Сычевского электродного завода производится под брендом ESAB
• Аттестации и сертификации: Электроды МТГ-01К производства СВЭЛ уже имеют свидетельства НАКС на все группы опасных объектов за исключением КСМ. Электроды находятся в процессе внесения в Реестр Газпрома. Ориентировочная дата внесения в Реестр март – апрель 2015.

Рекомендации к области применения сварочных электродов МТГ-01К

• Электроды МТГ 01 диаметром 2,5 и 3,0 мм применяются для сварки и ремонта корневого слоя швов неповоротных стыков нефте- и газопроводов из сталей прочностных классов до К60 (Х70) включительно
• Электроды МТГ 01 диаметром 3,0 мм применяются для сварки и ремонта заполняющих слоев швов неповоротных стыков нефте- и газопроводов из сталей прочностных классов до К54 (Х60) включительно
• Выполнение ответственных корневых проходов других конструкций с образованием обратного валика в нефтехимической . энергетической и строительной промышленности
• При сварке конструкций с высокими требованиями ударной вязкости на -60 градусов по Цельсию
• Другие применения , где использование электродов УОНИ ограничено высокими требованиями к сварке.
• Замещение электродов импортного производства , в частности электрода LB 52U

Сравнение электродов МТГ для сварки труб и магистральных трубопроводов
