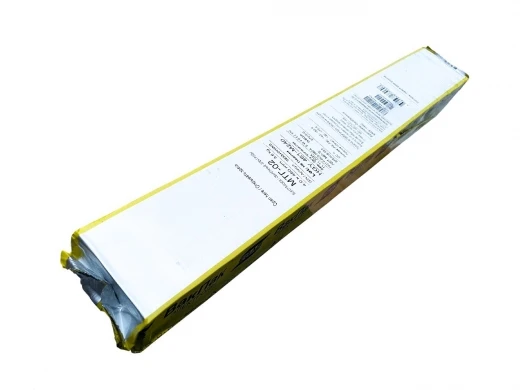

Сварочные электроды ESAB МТГ-02

Электроды с основным покрытием марки МТГ-02 предназначены для ручной электродуговой сварки на постоянном токе углеродистых и низколегированных конструкционных сталей перлитного класса с пределом прочности до 540 МПа и арматурных сталей класса А240 и А300 с высокими требованиями ударной вязкости. Стандартной областью применения электродов МТГ-02 является сварка заполняющих и облицовочных слоев неповоротных стыков трубопроводов, сосудов и других ответственных конструкций.

• Разработчик формулы электродов МТГ-02: ООО "Сычевский электродный завод"
• Завод изготовитель: ЗАО "ЭСАБ-СВЭЛ", Санкт Петербург, предприятие группы компаний ESAB. Производство марки по рецептуре Сычевского электродного завода
• Бренд: Электрод марки МТГ-02 по формуле Сычевского электродного завода производится под брендом ESAB
• Аттестации и сертификации: Электроды МТГ-2 производства СВЭЛ уже имеют свидетельства НАКС на все группы опасных объектов за исключением КСМ. Электроды находятся в процессе внесения в Реестр Газпрома. Ориентировочная дата внесения в Реестр март – апрель 2015. Электроды МТГ-02 сертифицированы регистром Ллойда (Великобритания. Категория 2YH15), аттестованы ВНИИСТ и ВНИИГАЗ, ГОСТЕХНАДЗОР РОССИИ.
• Рекомендации и области применения сварочных электродов МТГ-02

  Электроды мтг 02 основного покрытия для ручной дуговой сварки заполняющих и облицовочных слоев шва. Применяются для сварки трубопроводов и сварки конструкций из низкоуглеродистых и низколегированных сталей с номинальным значением временного сопротивления до 539 N/mm². Электроды мтг-02используются для сварки во всех пространственных положениях, кроме вертикального сверху вниз. Наплавленный металл устойчив к разрыву, имеет хорошие показатели ударной вязкости также при низких температурах. Дуга стабильна, разбрызгивание малое, шлак удаляется легко.

  • Электроды МТГ-02 диаметром 4,0 мм применяются для сварки и ремонта заполняющих и облицовочных слоев швов неповоротных стыков нефте-и газопроводов из сталей прочностных классов до К54 (Х60) включительно (нормативный предел прочности до 530 Н/мм² включительно)
  • Выполнение ответственных швов других конструкций в нефтехимической , энергетической и строительной промышленности
  • При сварке конструкций с высокими требованиями ударной вязкости до -60 градусов по Цельсию
  • Другие применения , где использование электродов УОНИ ограничено высокими требованиями к сварке.
  • Замещение электродов импортного производства, в частности электрода LB 52U

  Технические характеристики сварочных электродов МТГ-02

  Данные электроды предназначены преимущественно для сварки заполняющих и облицовочного слоёв швов поворотных и неповоротных стыков трубопроводов в положении вертикаль на подъем из низкоуглеродистых, низколегированных сталей с нормативным пределом прочности до 539 МПа включительно, а также других ответственных конструкций.


  Ток: = (+)
  Пространственные положения при сварке: 1, 2, 3, 4, 6
  Выпускаемые диаметры: 4,0 мм
  Режимы прокалки: 360-400°С, 60 мин

  Механические свойства металла шва

  Вид т/о	Температура испытаний, С	Временное сопротивление разрыву, МПа	Предел текучести, МПа	Относительное удлинение, %	Относительное сужение, %	Ударная вязкость, Дж/см² KCV KCV-60
  Без т/о	20	530	390	26	65	120 34

  Сравнение электродов МТГ для сварки труб и магистральных трубопроводов

  Наименование электродов	Назначение	Класс прочности	Предел прочности	Нормативные документы	Диаметр
  МТГ-01К (Э50А по ГОСТ 9467-75)	Сварка корневого слоя шва	До К60	До 589 Н/мм²	ГОСТ 9466-75, ГОСТ 9467-75, ТУ 51-00154325-05-00. Близкий международный стандарт AWS A5.1, E 70 18	2,5 мм 3,0 мм
  МТГ-01К (Э50А по ГОСТ 9467-75)	Сварка заполняющих и облицовочного слоев шва	До К54	До 539 Н/мм²	ГОСТ 9466-75, ГОСТ 9467-75, ТУ 51-00154325-05-00. Близкий международный стандарт AWS A5.1, E 70 18	3,0 мм
  МТГ-02 (Э50А по ГОСТ 9467-75)	Сварка заполняющих и облицовочного слоев шва	—	До 529 Н/мм²	ГОСТ 9466-75, ГОСТ 9467-75, ТУ 51-00154325-06-00. Близкий международный стандарт AWS A5.1, E 70 18-G	4,0 мм
  МТГ-03 (Э60 по ГОСТ 9467-75)	Сварка заполняющих и облицовочных слоев шва	До К60	От 539 до 589 Н/мм²	ГОСТ 9466-75, ГОСТ 9467-75, ТУ 51-00154325-07-00. Близкий международный стандарт AWS A5.5, E 80 16-G	3,0 мм 4,0 мм

  Информация о производстве электродов ESAB МТГ-02

  Артикул	Наименование	Вес пачки, кг	Вес упаковки, кг	Вес палеты, кг	Минимальный заказ, при отсутствии на складе, кг	Информация для заказа
  3906253WE0	Сварочный электрод МТГ-01К 2.5х350 mm 4.5 kg	4,5	4,5	918	4,5	Замена для артикула 3906253WM0
  3906303WE0	Сварочный электрод МТГ-01К 3.0х350 mm 4.5 kg	4,5	4,5	918	4,5	Замена для артикула 3906303WM0
  3906253WM0	Сварочные электроды МТГ-01К 2.5x350 мм 4,5кг	4,5	4,5	810	4,5	-
  3906303WM0	Сварочные электроды МТГ-01К 3.0x350 мм 4,5кг	4,5	4,5	810	4,5	-
  3906253WG0	Сварочный электрод МТГ-01К 2.5х350 mm 1,8 kg Вак Пак	1,8	10,8	950,4	10,8	-
  3906303WG0	Сварочный электрод МТГ-01К 3.0х350 mm 1,8 kg Вак Пак	1,8	10,8	950,4	10,8	-
  3933404WE0	Сварочный электрод МТГ-02 4.0х450 mm 6.0 kg	6	6	924	6	Замена для артикула 3933404WM0
  3933404WM0	Сварочные электроды МТГ-02 4.0x450 мм 6кг	6	6	864	6	-
  3933404WV0	Сварочный электрод МТГ-02 4.0х450 mm 3,8 kg Вак Пак	3,8	15,2	957,6	15,2	-
  3934303WM0	Сварочные электроды MTG-03 3.0x350mm 4,5kg	4,5	4,5	810	4,5	-
  3934303WE0	Сварочный электрод МТГ-03 3.0х450 mm 4.5 kg	4,5	4,5	918	4,5	Замена для артикула 3934303WM0
  3934303WG0	Сварочный электрод МТГ-03 3.0х350 mm 1,8 kg Вак Пак	1,8	10,8	950,4	10,8	-
  3934404WE0	Сварочный электрод МТГ-03 4.0х450 mm 6.0 kg	6	6	924	6	Замена для артикула 3934404WM0
  3934404WM0	Сварочные электроды МТГ-03 4.0x450 мм 6кг	6	6	864	6	-
  3934404WV0	Сварочный электрод МТГ-03 4.0х450 mm 3,8 kg Вак Пак	3,8	15,2	957,6	15,2	-

  Артикулы, снятые с производства

  Название	Артикул	Информация
  Электроды ESAB (СЭЗ) МТГ-02 ф 4,0 мм х 450 мм (7кг)	3933404YH0	Снят с производства. Заменён на артикул 3933404WM0
