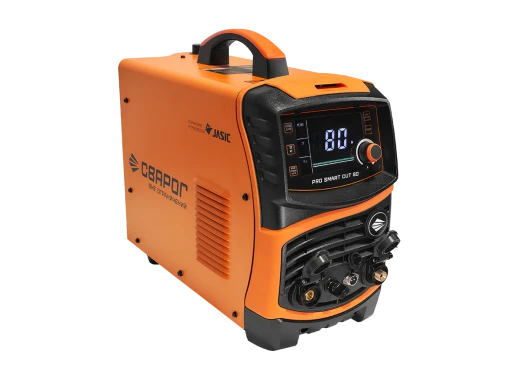

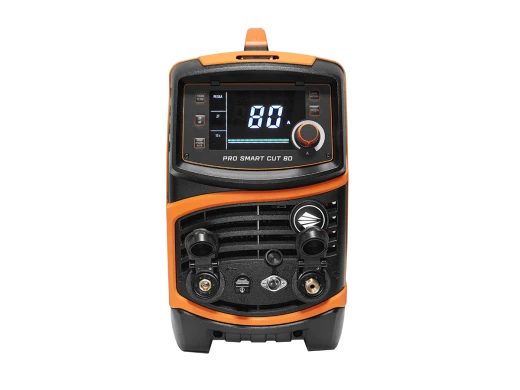

Аппарат воздушно-плазменной резки PRO SMART CUT 80 (L225S)

Сварог Арт. 00000099418 Код SC5052

PRO SMART CUT 80 (L225S)— инверторный аппарат предназначен для воздушно-плазменной резки и раскроя металла до 30 мм.

Вид сварки: CUT (Плазменная резка)
Напряжение питающей сети: 380 В

104 740 ₽ за шт.

Наличие и сроки поставки

Наличие и сроки поставки

Остатки на складе

Уточним доступное количество и возможную дату отгрузки.

Поставка под заказ

Если товара нет в наличии, менеджер сообщит сроки поставки.

Описание

PRO SMART CUT 80 продуман для тяжелых условий эксплуатации, монтажных работ, профессионального и промышленного использования. Совместим с ЧПУ.

· Высокочастотный поджиг дуги (HF)

· Максимальная толщина разрезаемого металла– 30 мм

· Регулируемое время продувки газом после резки 5 и 15 сек

· Режим 2Т/4Т

· Проверка давления газа для установки рабочего давления

· Режим резки сетки

· Простое подключение и обслуживание разъемов плазмотронов

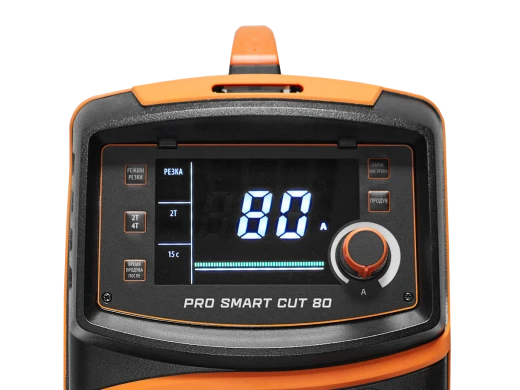

Применение современного LED дисплея делает отображение информации удобней, а настройку оборудования простой

1. Кнопка выбора режима резки

2. Кнопка переключения режима 2T/4T

3. Кнопка времени продувки воздухом после резки

4. LED дисплей

5. Регулятор параметров тока

6. Кнопка продувки воздухом

7. Сброс аппарата к заводским настройкам

Комфортен и безопасен в использовании

· Аппарат оснащен фильтром-регулятором для простой подготовки к работе и точной настройки рабочего давления

· Индикация и предустановка тока реза

· Индикатор сети и перегрева

· Сброс к заводским настройкам

· Защита от перегрева / защита от отсутствия фазы / защита от высокого сетевого напряжения

Конструктивные особенности:

· Процессорное управление резкой

· Интеллектуальная система охлаждения

· Разъемы для подключения ЧПУ с комплектными ответными разъемами

· Повышенная пылезащищенность благодаря раздельному исполнению силовой части и плат управления. Силовая часть помещена в стальной короб, который защищает силовую часть от попадания мелкодисперсной пыли и грязи
Плата осциллятора отделена стальным защитным экраном, что исключает действие высоковольтных помех на электронику аппарата

· Защищенная конструкция подключения разъемов клеммы заземления и силового провода плазмотрона

Режимы резки

Режимы резки CUT	Да
Режим резки сетки	Да

Режимы работы горелки

Режим работы 2Т/4Т

Да

Технические характеристики

Напряжение питающей сети	380 В
Рабочий диапазон сетевого напряжения	320–430 В
Частота питающей сети	50 Гц
Количество фаз	3 фазы
Потребляемый ток	22.9 А
Потребляемая мощность	15 кВА
Ток реза	20–80 А
Ток реза при ПН, 100%	50 А
ПН (40°C)	60 %
Рабочее напряжение	88–112 В
Способ возбуждения дуги CUT	Высокочастотный
Скорость подачи сжатого воздуха	250 л/мин
Номинальное давление компрессора	0.5 Мпа
Напряжение холостого хода	300 В
Максимальная толщина разрезаемого металла	30 мм

Дополнительные функции CUT

Регулировка давления	Да
Проверка давления рабочей дуги	Да
Проверка давления дежурной дуги	Да
Дежурная дуга плазмотрона	Да

Конструктивные решения

Тип изготовления	Комбинированный
Тип транзисторов	IGBT транзисторы
Тип управления	Процессорное цифровое
Цифровая индикация параметров резки	Дисплей LED
Подключение к станкам ЧПУ	Да
Интеллектуальная система охлаждения аппарата	Да
Встроенный фильтр регулятор с манометром	Да

Базовые характеристики

Коэффициент мощности	0.7
КПД	85 %
Класс изоляции	H
Степень защиты	IP 23S
Температура эксплуатации	0 …+40 °C
Габаритные размеры	549×219×414 мм
Вес	17.5 кг

Панельные соединения

Присоединение плазмотрона	3/8 G
Разъем управления для ЧПУ	2 Pin/4 Pin
Разъем клеммы заземления	ОКС 10–25
Подключение сжатого воздуха	Штуцер ⌀9 мм

Характеристики

Напряжение питающей сети

380 В

Вид сварки

CUT (Плазменная резка)

Частота сети, Гц

50/60

Габариты аппарата (ДxШxВ) в мм

549×219×414

Класс защиты

IP23S

Макс. толщина резки стали

30 мм

Потребляемый ток

22.9 А

КПД

0.85

Класс изоляции

Комплектация

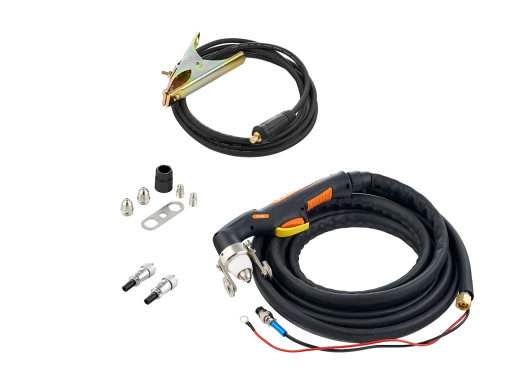

Комплект поставки:

· Плазменный резак Р-80 в сборе, 5 м— 1 шт.

· Клемма заземления 300А в сборе с кабелем, 3 м— 1 шт.

· Комплект ЗИП— 1 шт.

· Паспорт и Руководство по эксплуатации— 1 шт.

Файлы товара

Документы

PDF Руководство Инструкция • 1,2 МБ Открыть

Производитель

Сварог

ГК «Сварог» является эксклюзивным представителем Shenzhen Jasic Technology CO., LTD — с 2007 г. поставляет на российский рынок инверторное сварочное оборудование под торговой маркой «Сварог», а также комплектующие, аксессуары и расходные материалы к сварочному оборудованию.
