Аппарат воздушно-плазменной резки PRO CUT 45 (L202)
Инверторный аппарат PRO CUT 45 (L202) предназначен для воздушно-плазменной резки и раскроя металла толщиной до 10 мм.
Характеристики
Напряжение питающей сети
220 В
Вид сварки
CUT (Плазменная резка)
ПВ на max токе
60%
Макс. потребляемая мощность
8,8 кВа
Напряжение холостого хода
250 В
Габариты аппарата (ДxШxВ) в мм
430х160х330
Класс защиты
IP 21S
Расход сжатого воздуха
100 л/мин
Макс. толщина резки стали
12 мм
Рабочий ток
20 А - 45 А
Потребляемый ток
40 А
КПД
0.85
Класс изоляции
F
Описание
Отличительными особенностями аппарата являются:
· Режим работы 2Т и 4Т
· Проверка рабочей и дежурной дуги
· Встроенный манометр на передней панели
· Безопасное подключение плазмотрона через центральный адаптер
PRO CUT 45 (L202) работает от однофазной питающей сети 220 В
· Инверторный аппарат для воздушно-плазменной резки позволяет проводить быструю резку любых токопроводящих материалов: нержавеющей и оцинкованной стали, алюминия, меди, латуни и т.д.
· PRO CUT 45 (L202) работает от питающей сети 220В и позволяет проводить резку металла толщиной до 12 мм.

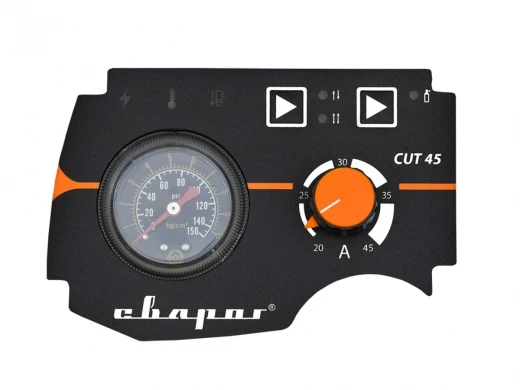

PRO CUT 45 (L202) имеет классическую систему управления:
1. Индикатор сети. Загорается, когда аппарат включен
2. Индикатор перегрева. Загорается, когда аппарат перегрелся
3. Индикатор неисправности
4. Кнопка переключения режима 2T и 4T
5. Кнопка проверки газа, используется для установки рабочего давления газа
6. Регулятор тока реза
7. Индикатор давления газа
Прост и безопасен в использовании
· PRO CUT 45 (L202) имеет фильтр регулятор и встроенный манометр для точной настройки рабочего давления
· Аппарат безопасен благодаря тому, что при работе используется только сжатый воздух, а не горючие газы
Режимы резки
Режим резки CUT | Да |
Режимы работы горелки
Режим работы 2Т/4Т | Да |
Технические характеристики
Напряжение питающей сети | 220 В |
Рабочий диапазон сетевого напряжения | 185–250 В |
Частота питающей сети | 50 Гц |
Количество фаз | 1 фаза |
Потребляемый ток | 40 А |
Потребляемая мощность | 8.8 кВА |
Ток реза | 20–45 А |
Ток реза при ПН, 100% | 35 А |
ПН (40°C) | 60 % |
Рабочее напряжение | 88–98 В |
Способ возбуждения дуги CUT | Высокочастотный |
Скорость подачи сжатого воздуха | 100 л/мин |
Номинальное давление компрессора | 0.4 Мпа |
Напряжение холостого хода | 250 В |
Максимальная толщина разрезаемого металла | 12 мм |
Дополнительные функции CUT
Регулировка давления | Да |
Проверка давления рабочей дуги | Да |
Проверка давления дежурной дуги | Да |
Дежурная дуга плазмотрона | Да |
Конструктивные решения
Тип изготовления | Комбинированный |
Тип транзисторов | IGBT транзисторы |
Тип управления | Аналоговое |
Встроенный фильтр регулятор с манометром | Да |
Базовые характеристики
Коэффициент мощности | 0.65 |
КПД | 85 % |
Класс изоляции | F |
Степень защиты | IP 21S |
Температура эксплуатации | 0 …+40 °C |
Габаритные размеры | 430 ×160 ×330 мм |
Вес | 9 кг |
Панельные соединения
Разъем плазмотрона | Ц.а. |
Разъем клеммы заземления | ОКС 10–25 |
Подключение сжатого воздуха | Б.р. |
Комплектация

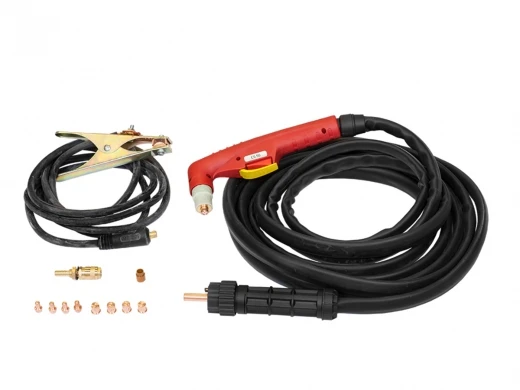

Комплект поставки:
· Плазменный резак в сборе TECH CS 50 (ц.а.), 6 м— 1 шт.
· Клемма заземления в сборе 200 А, 3 м— 1 шт.
· Комплект ЗИП— 1 шт.
· Паспорт и Руководство по эксплуатации— 1 шт.
