Аппарат воздушно-плазменной резки CUT 160 (L307)

Сварог Арт. 00000096420 Код SC2919

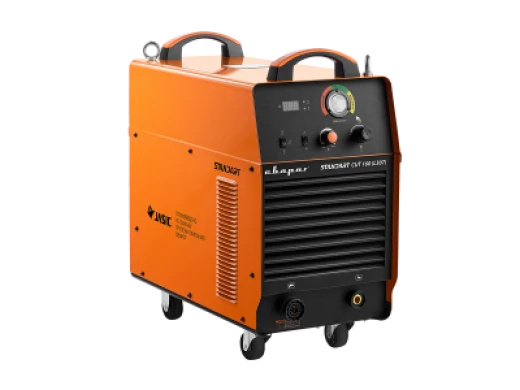

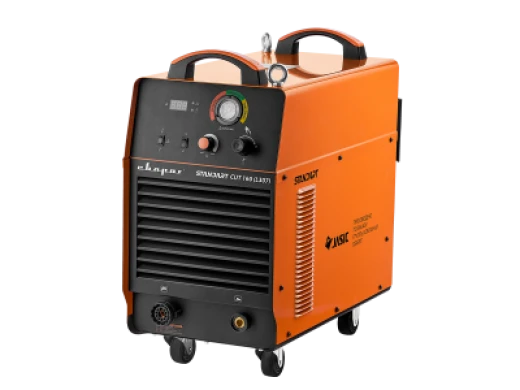

STANDART CUT 160 (L307)— инверторный аппарат для воздушно-плазменной резки и раскроя металла.

Вид сварки: CUT (Плазменная резка)
Напряжение питающей сети: 380 В

288 820 ₽ за шт.

Наличие и сроки поставки

Наличие и сроки поставки

Остатки на складе

Уточним доступное количество и возможную дату отгрузки.

Поставка под заказ

Если товара нет в наличии, менеджер сообщит сроки поставки.

Описание

Отличительными особенностями аппарата являются:

· Регулировка давления с передней панели

· Высокочастотный поджиг дуги

· Проверка давления рабочей и дежурной дуг

· Встроенный манометр и регулятор давления

· Режимы 2Т и 4Т

· Разъёмы для подключения ЧПУ

· Безопасное подключение плазмотрона через центральный адаптер

· Определение типа плазмотрона

STANDART CUT 160 (L307) работает от питающей сети 380 В

· Аппарат для плазменной резки позволяют проводить быструю резку любых токопроводящих материалов: нержавеющей и оцинкованной стали, алюминия, меди, латуни и т. д.

· Оборудование имеет встроенным разъёмом для подключения к автоматическим системам ЧПУ, автоматическим определением типа подключенного плазмотрона и полностью совместимо со станками ЧПУ VALIANT 3.0 и DRAGON 3.0. Сварог

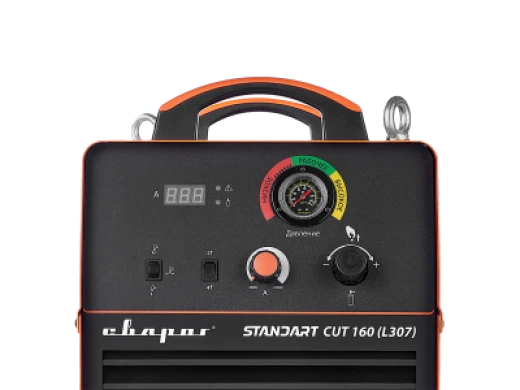

Аппарат STANDART CUT 160 (L307) имеет классическую систему управления:

1. Индикатор тока реза

2. Индикатор перегрузки

3. Индикатор низкого давления газа

4. Переключение режимов: проверка давления газа рабочей дуги; рабочее положение; проверка давления газа дежурной дуги

5. Кнопка переключения: 2Т/4Т

6. Регулятор тока реза

7. Регулятор давления газа

8. Индикатор давления газа

9. Шкалы давления указывает на рекомендованное давление газа

Высокая производительность и удобство в эксплуатации

· Модель оснащена функцией проверки газа и встроенным фильтром-регулятором для простой подготовки к работе и точной настройки рабочего давления.

· Наличие центрального адаптера обеспечивает комфортную эксплуатацию и легкий подбор плазматрона

· Большой фильтр для очистки воздуха

· Аппарат имеет прочный металлический корпус, удобные колеса для быстрого и безопасного перемещения по рабочей зоне

Режимы резки

Режим резки CUT

Да

Режимы работы горелки

Режим работы 2Т/4Т

Да

Технические характеристики

Напряжение питающей сети	380 В
Рабочий диапазон сетевого напряжения	320–430 В
Частота питающей сети	50 Гц
Количество фаз	3 фазы
Потребляемый ток	44 А
Потребляемая мощность	29.2 кВА
Ток реза	30–160 А
Ток реза при ПН, 100%	124 А
ПН (40°C)	60 %
Рабочее напряжение	88–144 В
Способ возбуждения дуги CUT	Высокочастотный
Скорость подачи сжатого воздуха	350 л/мин
Номинальное давление компрессора	0.7 Мпа
Напряжение холостого хода	320 В
Максимальная толщина разрезаемого металла	55 мм

Дополнительные функции CUT

Регулировка давления	Да
Проверка давления рабочей дуги	Да
Проверка давления дежурной дуги	Да
Дежурная дуга плазмотрона	Да

Конструктивные решения

Тип изготовления	Комбинированный
Тип транзисторов	IGBT модули
Тип управления	Аналоговое
Цифровая индикация параметров резки	Индикатор
Подключение к станкам ЧПУ	Да
Встроенный фильтр регулятор с манометром	Да

Базовые характеристики

Коэффициент мощности	0.93
КПД	85 %
Класс изоляции	F
Степень защиты	IP 21S
Температура эксплуатации	0 …+40 °C
Габаритные размеры	676 ×333 ×712 мм
Вес	55 кг

Панельные соединения

Разъем плазмотрона	Ц.а.
Разъем управления для ЧПУ	2 Pin/4 Pin
Разъем клеммы заземления	ОКС 35–50
Подключение сжатого воздуха	Штуцер ⌀9 мм

Характеристики

Напряжение питающей сети

380 В

Вид сварки

CUT (Плазменная резка)

Макс. потребляемая мощность

29.2 кВА

Напряжение холостого хода

320 В

Габариты аппарата (ДxШxВ) в мм

676 ×333 ×712 мм

Класс защиты

IP 21S

Цифровой дисплей

Да

Расход сжатого воздуха

350 л/мин

Частота

50 Гц

Потребляемый ток

44 А

КПД

0.85

Класс изоляции

Комплектация

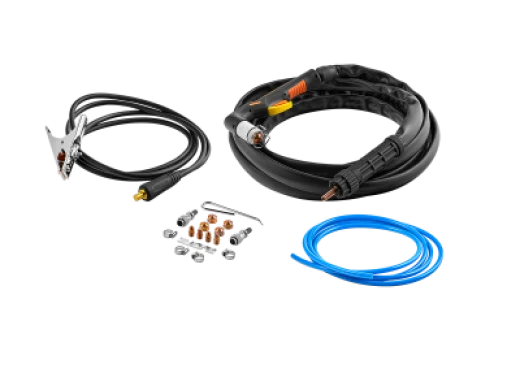

Комплект поставки:

· Плазменный резак в сборе TECH CS 141, 6 м— 1 шт.

· Клемма заземления в сборе с кабелем, 3 м— 1 шт.

· Комплект ЗИП— 1 шт.

· Паспорт и Руководство по эксплуатации— 1 шт.

Файлы товара

Документы

PDF Руководство Инструкция • 927 КБ Открыть

Производитель

Сварог

ГК «Сварог» является эксклюзивным представителем Shenzhen Jasic Technology CO., LTD — с 2007 г. поставляет на российский рынок инверторное сварочное оборудование под торговой маркой «Сварог», а также комплектующие, аксессуары и расходные материалы к сварочному оборудованию.

Все товары производителя →

Отзывы

Отзывы покупателей о товаре.

Отзывов пока нет. Будьте первым, кто оставит отзыв об этом товаре. После проверки отзыв появится на странице.

Частые вопросы по плазменной резке

Краткие ответы на типовые вопросы перед подбором и покупкой.

Какие расходники нужны для плазмореза?

Обычно используются сопла, электроды или катоды, завихрители, защитные колпачки и другие элементы плазмотрона. Конкретный комплект зависит от модели горелки и режима резки.

Как выбрать плазморез по толщине металла?

Ориентируйтесь на рекомендуемую и максимальную толщину реза, ток резки, тип плазмотрона и требования к качеству кромки.

Нужен ли компрессор для плазменной резки?

Большинству воздушно-плазменных аппаратов требуется источник сжатого воздуха с достаточной производительностью и стабильным давлением.

Почему важно правильно подбирать расходники?

Неподходящие или изношенные расходники ухудшают качество реза, повышают нагрузку на плазмотрон и могут сократить ресурс оборудования.
