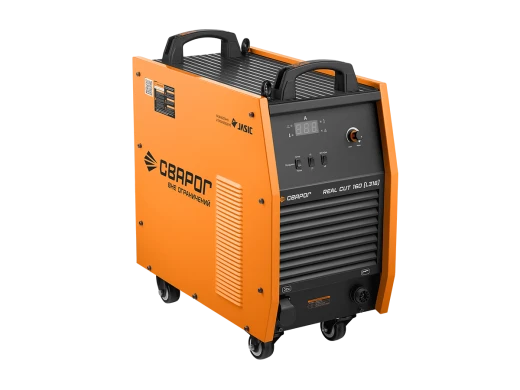

Аппарат воздушно-плазменной резки Сварог REAL CUT 160 (L316)

Управление аппаратом осуществляется с помощью промышленного процессора, что позволяет:

· Увеличить толщину разрезаемого металла до 65 мм.

· Оптимизировать алгоритм работы аппарата

· Улучшить процесс плазмообразования и плотности плазменной дуги

Импульсный высокочастотный поджиг дуги Pulse HF:

· Снижает количество помех, выделяемых осциллятором

· На 20% увеличивает срок эксплуатации расходных деталей за счет импульсной подачи высокого напряжения

· Наличие автоматической системы сброса конденсата

· Возможность подключения к машинам термической резки с ЧПУ — аппарат оснащен соответствующими разъемами подключения

· В комплекте — удобная таблица с режимами резки для ручного и автоматического плазматрона

· Удобную транспортировку аппарата обеспечивают транспортные колеса

Функциональные особенности REAL CUT 160 (L316):

· Высокочастотный поджиг дуги

· Импульсный высокочастотный поджиг дуги Pulse HF

· Дежурная дуга

· Режим резки сетки

· Проверка давления рабочей дуги

· Индикатор низкого давления сжатого воздуха

· Режимы 2Т и 4Т

· Безопасное подключение плазмотрона через центральный адаптер

· Защита от отсутствия фазы питающей сети, отсутствия давления сжатого воздуха, перегрева и перегрузки аппарата

Аппарат REAL CUT 160 (L316) имеет классическую систему управления:

1. Индикатор перегрева

2. Индикатор режима резки

3. Индикатор тока резки

4. Индикатор перегрузки

5. Индикатор отсутствия воздуха

6. Регулятор тока реза

7. Тумблер переключения типов поджига дежурной дуги.
У аппарата 2 типа поджига дежурной дуги:
HF Pulse — высокочастотный импульсный поджиг
HF  — высокочастотный поджиг

8. Переключение режимов:  2Т/4Т

10. Тумблер переключения режимов аппарата: проверка давления воздуха рабочей дуги, режим резки сетки , режим резки

Конструктивные особенности REAL CUT 160 (L316):

· Аппарат оснащен встроенным фильтр-регулятором давления воздуха нового поколения со степенью фильтрации 5 микрометров. Фильтр обеспечивает высокое качество сжатого воздуха

· Автоматическая система сброса конденсата с фильтра—регулятора позволяет исключить необходимый контроль за уровнем конденсата в колбе

Надежная защита внутренних деталей:

· Резиновые чехлы, установленные на проводах и силовых разъемах, снижают риск перетирания проводов о корпус аппарата, возникающий в результате воздействия вибрационных нагрузок, и обеспечивают надежную пылезащиту отсека управления

· Плата осциллятора помещена в верхнюю часть аппарата, что исключает опадание пыли на разрядник

· Максимальную защиту электронных компонентов от воздействия пыли, влаги и конденсата, который может скапливаться внутри корпуса аппарата, обеспечивает слой защитного лака, которым покрыты все платы

· Плата управления с двух сторон обработана прозрачным кремний—органическим составом, который хорошо отводит тепло и не реагирует на химическое воздействие

· Автомат включения защищен силиконовым чехлом​

Режимы резки

Режимы работы горелки

Технические характеристики

Дополнительные функции CUT

Конструктивные решения

Базовые характеристики

Панельные соединения

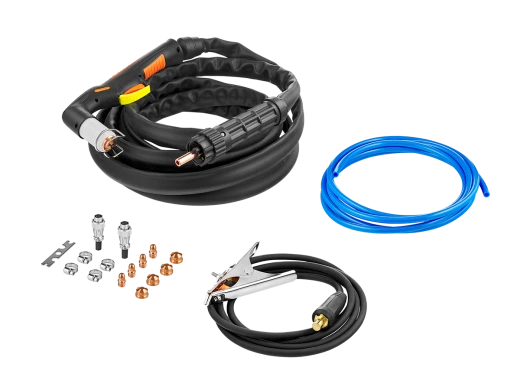

Комплект поставки:

· Плазменный резак в сборе TECH CS 141, 6 м— 1 шт.

· Клемма заземления в сборе с кабелем, 3 м— 1 шт.

· Комплект ЗИП— 1 шт.

· Паспорт и Руководство по эксплуатации— 1 шт.
