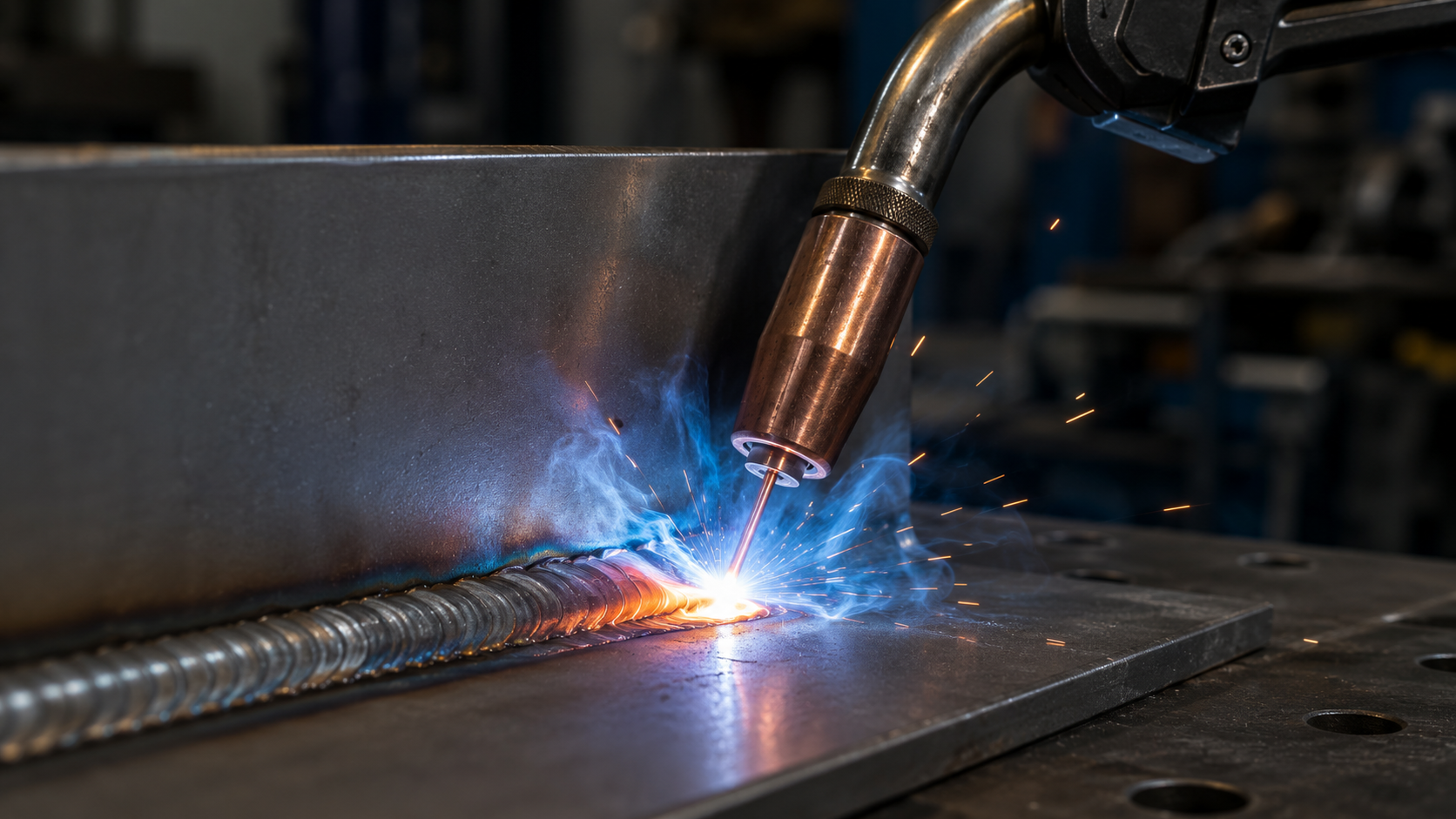

Полуавтоматическая сварка MIG/MAG — это дуговой процесс, при котором плавящаяся электродная проволока автоматически подаётся через горелку в зону соединения. Сварщик вручную перемещает горелку вдоль шва, контролирует положение дуги и сварочной ванны, а аппарат поддерживает подачу проволоки и заданный режим.
Ниже разберём, почему процесс называется полуавтоматическим, как образуется сварной шов, чем отличаются MIG и MAG, какое оборудование входит в сварочный пост, какие металлы можно сваривать и от чего зависит качество результата.
Как устроена полуавтоматическая сварка
Основной принцип процесса можно свести к шести положениям.
- Электродная проволока непрерывно подаётся с катушки через механизм подачи и сварочную горелку.
- Электрическая дуга горит между концом проволоки и свариваемым изделием.
- Проволока плавится и одновременно служит электродом и присадочным материалом.
- Основной металл расплавляется в зоне дуги и образует общую сварочную ванну с металлом проволоки.
- Защитный газ ограничивает контакт расплавленного металла с воздухом. При работе самозащитной порошковой проволокой отдельный газовый баллон может не применяться.
- Сварщик перемещает горелку вручную, поэтому процесс механизирован частично, а не полностью автоматизирован.
1. Что называют полуавтоматической сваркой
Полуавтоматической обычно называют механизированную дуговую сварку плавящейся электродной проволокой. В промышленной и технической документации для процессов в защитном газе применяются обозначения MIG и MAG, а в англоязычной документации часто используется общий термин GMAW — Gas Metal Arc Welding.
Проволока поступает в зону сварки с постоянной или управляемой скоростью. При горении дуги её конец расплавляется, капли металла переходят в сварочную ванну, а после кристаллизации формируется сварной шов.
Полуавтоматическая сварка — это сварка непрерывно подаваемой проволокой, при которой аппарат механизирует подачу электрода, а сварщик вручную ведёт горелку по соединению.
2. Почему сварка называется полуавтоматической
Название связано не с типом аппарата и не с наличием электронных настроек, а со степенью механизации процесса.
Что выполняет оборудование
Подаёт проволоку, формирует сварочный ток и напряжение, открывает подачу газа, поддерживает выбранные параметры и выполняет дополнительные функции цикла сварки.
Что выполняет сварщик
Подводит горелку к соединению, запускает процесс, выдерживает её положение и расстояние до изделия, перемещается вдоль шва и контролирует сварочную ванну.
При ручной дуговой сварке MMA сварщик перемещает штучный покрытый электрод и регулярно заменяет его после сгорания. В полуавтомате проволока подаётся непрерывно, поэтому остановок на замену электродов меньше. Если же перемещение горелки выполняет робот, трактор или другое устройство, процесс становится автоматизированным.
3. Как работает полуавтоматическая сварка: процесс по этапам
| Этап | Что происходит | Что влияет на результат |
|---|---|---|
| 1. Подача проволоки | Ролики проталкивают проволоку с катушки через направляющий канал к контактному наконечнику. | Скорость подачи, состояние роликов, усилие прижима, канал горелки и отсутствие перегибов кабель-пакета. |
| 2. Токоподвод | Контактный наконечник передаёт сварочный ток на движущуюся проволоку. | Соответствие наконечника диаметру проволоки, его износ и качество электрического контакта. |
| 3. Возникновение дуги | Между концом проволоки и изделием возникает электрическая дуга. | Напряжение, скорость подачи, полярность, состояние поверхности и контакт обратного кабеля. |
| 4. Образование ванны | Дуга расплавляет кромки деталей и конец проволоки. Расплавленные металлы объединяются в сварочной ванне. | Ток, напряжение, скорость сварки, угол горелки, вылет проволоки и подготовка соединения. |
| 5. Газовая защита | Через сопло поступает газ, который защищает дугу и расплавленный металл от атмосферы. | Состав и расход газа, герметичность системы, чистота сопла, расстояние до изделия и отсутствие сквозняка. |
| 6. Формирование шва | После перемещения дуги металл охлаждается и кристаллизуется, образуя сварное соединение. | Равномерность ведения горелки, тепловложение, геометрия разделки и соблюдение технологии. |
Для большинства сплошных проволок MIG/MAG применяется постоянный ток с положительным потенциалом на горелке. При работе порошковой проволокой необходимую полярность следует проверять по маркировке и документации производителя.
4. Из чего состоит сварочный пост MIG/MAG
Полуавтоматическая сварка требует не только источника питания. Для стабильной работы необходим комплект взаимосвязанного оборудования и расходных материалов.
| Элемент | Назначение | Почему важен |
|---|---|---|
| Источник питания | Формирует и регулирует электрические параметры процесса. | Определяет доступный диапазон режимов, стабильность дуги и допустимую нагрузку. |
| Механизм подачи | Перемещает проволоку от катушки к горелке. | Рывки подачи сразу отражаются на дуге, разбрызгивании и форме шва. |
| Сварочная горелка | Подводит проволоку, ток и защитный газ к месту сварки. | Должна соответствовать рабочему току, режиму нагрузки и типу охлаждения. |
| Проволока | Служит плавящимся электродом и присадочным материалом. | Подбирается по основному металлу, требуемым свойствам шва, диаметру и процессу. |
| Газовая система | Включает баллон, редуктор или регулятор, расходомер и шланги. | Обеспечивает стабильную защиту сварочной ванны. |
| Контактный наконечник | Передаёт ток на проволоку. | Изношенный или неподходящий наконечник вызывает нестабильный токоподвод. |
| Сопло | Направляет защитный газ вокруг дуги и сварочной ванны. | Загрязнение брызгами нарушает форму газового потока. |
| Направляющий канал | Проводит проволоку внутри кабель-пакета. | Подбирается по материалу и диаметру проволоки, особенно критичен при сварке алюминия. |
| Обратный кабель | Замыкает электрическую цепь через изделие. | Плохой контакт приводит к нагреву, потерям напряжения и нестабильной дуге. |
5. Чем отличаются MIG и MAG
Технологически MIG и MAG основаны на одном принципе: плавящаяся проволока подаётся в дугу автоматически, а сварочная ванна защищается газом. Различие заключается в составе защитной среды и её взаимодействии с расплавленным металлом.
| Процесс | Защитная среда | Типичное применение |
|---|---|---|
| MIG — Metal Inert Gas | Инертные газы: аргон, гелий или смеси на их основе. | Алюминий и его сплавы, медь, никелевые и другие цветные сплавы. |
| MAG — Metal Active Gas | Активные газы и смеси: CO₂, Ar/CO₂, Ar/O₂ и специализированные составы. | Углеродистые, низколегированные и высоколегированные стали при соответствующем подборе газа и проволоки. |
В классификации ISO 4063 сварка сплошной проволокой в инертном газе обозначается процессом 131, а сварка сплошной проволокой в активном газе — процессом 135. В бытовой речи оба варианта часто называют MIG-сваркой или просто сваркой полуавтоматом, но для технологической документации различие важно.
6. Можно ли варить полуавтоматом без газа
Работа без отдельного газового баллона возможна при использовании самозащитной порошковой проволоки. Внутри такой проволоки находится наполнитель, который при горении участвует в защите расплавленного металла. В зависимости от марки материала также образуется шлак, который после сварки необходимо удалить.
Этот вариант удобен на выезде и на открытых площадках, где поток воздуха может сдувать внешнюю газовую защиту. Однако сварку самозащитной порошковой проволокой не следует автоматически считать полным аналогом классической MIG/MAG-сварки сплошной проволокой.
- Преимущество: не требуется баллон, редуктор и газовый шланг.
- Ограничение: обычно образуется больше дыма, брызг и шлака.
- Подготовка аппарата: нужно проверить совместимость подающих роликов, допустимые диаметры проволоки и требуемую полярность.
- Выбор материала: проволоку подбирают по основному металлу, положению сварки и требованиям к механическим свойствам соединения.
7. Какие металлы можно сваривать полуавтоматом
Углеродистая и низколегированная сталь
Наиболее распространённая область MAG-сварки. Процесс применяют при изготовлении металлоконструкций, рам, корпусов, ёмкостей, машин и серийных изделий.
Нержавеющая и высоколегированная сталь
Требуются проволока и защитный газ, соответствующие составу основного металла и требованиям к коррозионной стойкости и механическим свойствам шва.
Алюминий и его сплавы
Используется MIG-процесс с инертным газом. Особенно важны стабильная подача мягкой проволоки, U-образные ролики, подходящий канал и правильно подобранная горелка.
Другие цветные сплавы
MIG применяется для меди, бронзы, никелевых и других сплавов. Режим, проволока и защитная среда назначаются по конкретной технологии.
Возможность аппарата подавать нужную проволоку ещё не означает, что он полностью готов к сварке конкретного металла. Необходимо проверить полярность, газ, ролики, канал, горелку, диапазон настроек и рекомендации производителя материала.
8. Как металл проволоки переходит в сварочную ванну
При MIG/MAG-сварке расплавленный металл переносится с конца проволоки в ванну разными способами. Характер переноса зависит от тока, напряжения, диаметра и состава проволоки, защитного газа, вылета электрода и возможностей источника.
| Режим переноса | Как происходит | Где применяется |
|---|---|---|
| С короткими замыканиями | Конец проволоки периодически касается сварочной ванны, после чего перемычка расплавляется и дуга восстанавливается. | Тонкий металл, корневые проходы и сварка в разных пространственных положениях при подходящей технологии. |
| Крупнокапельный | Крупные капли отделяются от проволоки под действием силы тяжести и электромагнитных сил. | Переходные режимы; возможны повышенное разбрызгивание и менее управляемый перенос. |
| Струйный | Мелкие капли непрерывно переходят через дугу без коротких замыканий. | Производительная сварка на повышенных токах, преимущественно в нижнем положении. |
| Импульсный | Отделение капель управляется импульсами тока при более низком среднем тепловложении. | Алюминий, нержавеющие стали, контроль переноса и снижение разбрызгивания при правильно настроенном процессе. |
Режим переноса нельзя выбирать отдельно от газа и проволоки. Например, устойчивый струйный перенос обычно требует защитных смесей с высоким содержанием аргона и соответствующего диапазона сварочного тока.
9. Какие параметры регулирует сварщик
В обычном полуавтомате основными настройками являются скорость подачи проволоки и сварочное напряжение. Эти параметры должны быть согласованы между собой.
- Скорость подачи проволоки связана с током и количеством расплавляемого металла в единицу времени.
- Напряжение влияет на длину дуги, характер переноса и геометрию шва.
- Индуктивность или динамика дуги изменяет поведение процесса, особенно при коротких замыканиях.
- Дожигание проволоки помогает настроить положение её конца после завершения сварки.
- Предварительная и последующая подача газа защищает начало и окончание цикла.
- Заварка кратера снижает риск дефекта в конце шва при наличии соответствующей функции.
- Режимы 2T и 4T определяют логику управления кнопкой горелки.
- Синергетические программы связывают несколько параметров и ускоряют первичную настройку, но не отменяют контроль сварщика.
Дуга горит устойчиво, проволока подаётся без рывков, перенос металла соответствует выбранному режиму, а шов формируется без чрезмерного разбрызгивания, пор, прожогов и непровара.
10. Преимущества и ограничения полуавтоматической сварки
Высокая производительность
Непрерывная подача проволоки сокращает остановки на замену штучных электродов и позволяет выполнять длинные швы.
Удобство работы с тонким металлом
При правильно настроенном режиме с короткими замыканиями можно контролировать тепловложение и снижать риск прожога.
Меньше межслойной очистки
При сварке сплошной проволокой не образуется сплошная шлаковая корка, характерная для многих покрытых электродов и порошковых проволок.
Возможность автоматизации
MIG/MAG широко применяется в роботизированных комплексах, сварочных тракторах и серийных производственных линиях.
Зависимость от газовой защиты
Сквозняк и работа на открытом воздухе могут нарушить защиту ванны и увеличить риск пор и окисления.
Требовательность к подающему тракту
Изношенные ролики, канал или наконечник вызывают рывки проволоки и нестабильную дугу.
Необходимость комплектации
Кроме аппарата нужны горелка, проволока, газовое оборудование, расходники и средства защиты.
Чувствительность к подготовке металла
Масло, влага, краска, рыхлая ржавчина и окалина повышают вероятность дефектов и нестабильного горения дуги.
11. Чем MIG/MAG отличается от MMA и TIG
| Характеристика | MIG/MAG | MMA | TIG |
|---|---|---|---|
| Электрод | Непрерывная плавящаяся проволока | Плавящийся покрытый штучный электрод | Неплавящийся вольфрамовый электрод |
| Подача присадочного металла | Механизированная | За счёт плавления электрода, который перемещает сварщик | Отдельный пруток подаётся вручную или механизмом |
| Защита ванны | Газ или компоненты порошковой проволоки | Газы и шлак от покрытия электрода | Инертный газ |
| Производительность | Высокая | Средняя | Обычно ниже из-за более медленного и точного процесса |
| Работа на открытом воздухе | Нужна защита внешнего газа от ветра либо подходящая самозащитная проволока | Обычно удобнее для монтажных условий | Требуется стабильная газовая защита |
| Автоматизация | Хорошо подходит | Применяется ограниченно | Возможна для специализированных задач |
MIG/MAG выбирают, когда важны производительность, непрерывная подача присадочного металла и повторяемость процесса. MMA остаётся удобным для ремонта и монтажа в сложных условиях. TIG применяют, когда приоритетом является точный контроль ванны и высокое качество соединения.
12. Типичные дефекты и причины
Пористость
Возможные причины: недостаточная или нарушенная газовая защита, сквозняк, загрязнение металла, негерметичные соединения, забитое сопло или слишком большое расстояние до изделия.
Сильное разбрызгивание
Проверьте согласование напряжения и подачи проволоки, полярность, защитный газ, чистоту металла, наконечник и стабильность подающего механизма.
Непровар
Причиной могут быть недостаточное тепловложение, высокая скорость перемещения, неправильный угол горелки, плохая подготовка кромок или неудовлетворительный доступ дуги к корню соединения.
Прожог
Чаще возникает на тонком металле при чрезмерном тепловложении, медленном движении горелки или слишком большом зазоре между деталями.
Рывки подачи проволоки
Проверьте ролики, прижим, тормоз катушки, направляющий канал, наконечник, перегибы кабель-пакета и состояние привода.
Нестабильная дуга
Возможны неправильные настройки, плохой контакт обратного кабеля, просадка питания, износ расходников или несоответствие проволоки и газа.
13. Безопасность при работе полуавтоматом
Полуавтоматическая сварка связана с электрическим током, интенсивным оптическим излучением, горячим металлом, брызгами, газами и сварочным аэрозолем. Защитный газ не устраняет необходимость вентиляции.
- Используйте исправную сварочную маску с подходящей степенью затемнения.
- Надевайте огнестойкую одежду, краги и закрытую обувь.
- Организуйте местную вытяжную или общеобменную вентиляцию.
- Уберите горючие материалы и проверьте пожарную безопасность рабочей зоны.
- Осмотрите кабели, разъёмы, горелку и зажим обратного провода.
- Надёжно закрепите газовый баллон и защищайте его от ударов и нагрева.
- Не сваривайте закрытые ёмкости и тару из-под горючих веществ без предусмотренной технологией подготовки.
- Соблюдайте инструкцию оборудования, паспорт проволоки и утверждённую технологию сварки.
14. Что нужно для начала работы
Для запуска сварочного поста необходимо совместить аппарат, горелку, проволоку, газовую систему, расходники и средства защиты. Покупка одного источника питания не означает, что участок полностью готов к работе.
FAQ: частые вопросы о полуавтоматической сварке
Полуавтоматическая сварка и MIG/MAG — это одно и то же?
В большинстве случаев под полуавтоматической сваркой понимают механизированную сварку плавящейся проволокой в защитном газе, то есть MIG/MAG. Однако к полуавтоматическим относятся и некоторые процессы с порошковой проволокой, поэтому понятие шире одного обозначения.
Почему проволоку называют электродом?
Проволока проводит сварочный ток, участвует в образовании дуги и плавится, переходя в сварной шов. Поэтому она одновременно является плавящимся электродом и присадочным материалом.
Что лучше для стали: углекислота или смесь аргона с CO₂?
Однозначного универсального ответа нет. CO₂ и смеси Ar/CO₂ по-разному влияют на перенос металла, проплавление, разбрызгивание и форму шва. Выбор зависит от марки стали, проволоки, режима, положения сварки и требований к соединению.
Можно ли полуавтоматом сваривать алюминий?
Да. Потребуются подходящий аппарат, алюминиевая проволока, инертный защитный газ, U-образные ролики и направляющий канал с низким трением. Для устойчивой подачи могут использоваться короткие горелки, Spool Gun или системы Push-Pull.
Подходит ли полуавтомат для тонкого металла?
Да. Для тонколистового металла часто применяют перенос с короткими замыканиями или специальные управляемые режимы. Необходимо правильно подобрать диаметр проволоки, зазор, тепловложение и скорость перемещения.
Нужно ли очищать металл перед сваркой?
Рабочую зону следует очищать от масла, влаги, краски, рыхлой ржавчины и загрязнений. Это повышает стабильность дуги и снижает риск пор, непровара и включений.
Можно ли работать полуавтоматом на улице?
Можно, но внешний защитный газ необходимо защищать от ветра. В некоторых монтажных условиях удобнее применять подходящую самозащитную порошковую проволоку, если её использование допускается технологией.
Что купить вместе со сварочным полуавтоматом?
Обычно требуются горелка, обратный кабель, проволока, газовый баллон, редуктор или регулятор с расходомером, газовый шланг, наконечники, сопла, ролики, направляющий канал и средства индивидуальной защиты.
Нужно подобрать полуавтомат и комплектацию?
Сообщите материал, толщину деталей, требуемую производительность, доступное питание и условия эксплуатации. Подберём источник MIG/MAG, горелку, проволоку, защитный газ и расходные части под вашу задачу.
