Электроды для сварки ЦУ-5 предназначены для ручной дуговой сварки элементов поверхностей нагрева котлоагрегатов, а также корневых швов стыков толстостенных трубопроводов из углеродистых и низколегированных сталей. Максимальная температура эксплуатации сварных соединений не выше 4000С. Сварка во всех пространственных положениях, кроме вертикального сверху вниз.
| Марка электрода | ЦУ-5 |
|---|---|
| Нормативная документация | ГОСТ 9466-75, ГОСТ 9467-75, ТУ 25.93.15-007-16302447-2018 |
| AWS A5.1 | E7015 |
| Тип электрода | Э-50А |
| Условное обозначение | Э-50А-ЦУ-5-Ø2,5-УД |
Род тока — постоянный обратной полярности (на электроде плюс)
Коэффициент наплавки, г/Ач | 9,0-10,0 |
Расход электродов на 1 кг наплавленного металла, кг | 1,7 |
Массовая доля элементов,%
углерод - 0,06-0,12
марганец - 1,00-1,60
кремний - 0,20-0,50
сера - 0,030
фосфор - 0,035
Временное сопротивление разрыву, σв, Н/мм2 - 490
Относительное удлинение, δ5, % - 20
Ударная вязкость, КСU, Дж/см2 - 137
Временное сопротивление разрыву, σв, Н/мм - 490
Угол загиба, град - 150

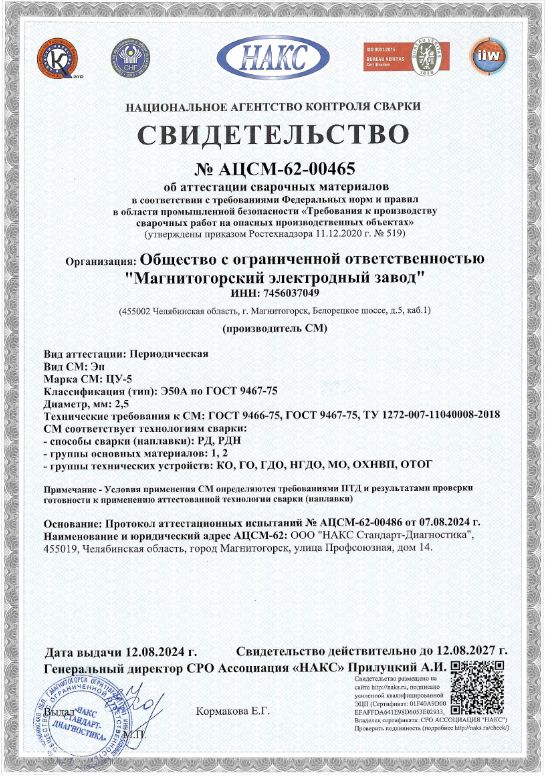

- НАКС РФ по группам технических устройств: ГДО, ГО, КО, МО, НГДО, ОТОГ, ОХНВП
- Система сертификации ГОСТ Р
ООО «Магнитогорский электродный завод» – один из крупнейших российских производителей высококачественных электродов для ручной электродуговой сварки различных марок стали – низкоуглеродистых, высоколегированных, чугуна, а также для наплавки.
Все товары производителя →Краткие ответы на типовые вопросы перед подбором и покупкой.
Электроды подбирают по типу металла, толщине заготовки, пространственному положению шва, требованиям к прочности и типу сварочного тока.
Диаметр зависит от толщины металла и требуемого сварочного тока. Чем толще металл, тем чаще применяют больший диаметр электрода.
Совместимость зависит от марки электрода, допустимого тока и требований к источнику питания. Перед покупкой важно сверить режимы сварки и рекомендации производителя.
Влажные электроды могут ухудшать качество дуги и шва. Для ответственных работ важно соблюдать условия хранения и прокалки, если она требуется.
