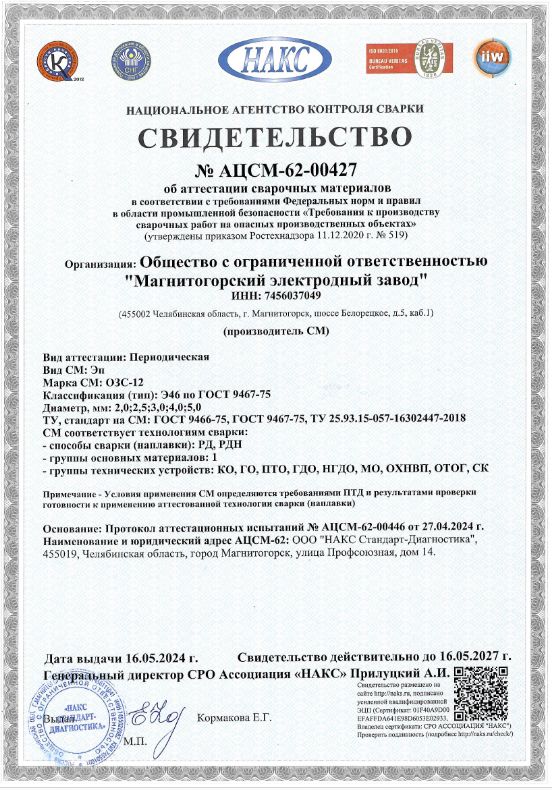

Сварочные электроды МЭЗ ОЗС-12 (НАКС, РРР) 2.5 мм 1 кг

ОЗС-12 принадлежат к типу Э-46, имеют толстую рутиловую обмазку, что обеспечивает защиту металла сварочной ванны от окисления. Сварка возможна во всех пространственных положениях переменным или постоянным током прямо полярности. Длина дуги – средняя, короткая. Расход электродов на 1 кг наплавленного металла – 1,7 килограмма.

Преимущества

• Беспрепятственный первый и повторный розжиг дуги.
• Сварка при минимально низких токах с использованием источников питания, работающих от бытовой электросети.
• Возможность работать по окисленной и влажной поверхности.

Основные области применения – производство котлов, прокладка газо- и нефтепроводов. Рекомендуются для сварки неповоротных стыков трубопроводов.

Электроды для сварки ОЗС-12 получают из углеродистой проволоки Св-08 и Св-08А (повышенной чистоты относительно серы и фосфора). На стержни наносится толстый слой обмазки, в составе которого 92–95% рутила – природного минерала в виде диоксида титана (TiO2). Он выполняет сразу несколько важных функций:

• обеспечивает хорошее зажигание и стабильное горение дуги;
• выделяет шлаки, защищающие сварочную ванну от воздействия атмосферы;
• химически связывает окислы металла, препятствуя его окислению в области шва.

Те же защитные, а также легирующие функции выполняют содержащиеся в обмазке ферриты – такие, как ферромарганец. Карбонаты (например, СаСО3) способствуют образованию защитного газа вокруг ванны и, как и рутил, стабилизируют горение электродуги.

Двуокись титана обладает еще одним незаменимым для сварки свойством. Благодаря высокой химической инертности материала в процессе работ выделение вредных для здоровья и экологии газов сведено к минимуму.

Технические характеристики электродов ОЗС-12

• Временное сопротивление металла шва разрыву – 490 МПа.
• Предел текучести – 420 МПа.
• Относительное удлинение – 22%.
• Ударная вязкость (при t=20°C) – 137 Дж/см2.
• Коэффициент наплавки – не менее 8,5 г/А·ч.
• Производительность (при d 4 мм) – 1,2 кг/ч.
• Расход на 1 кг наплавленного металла – 1,7 кг.
