Сварочные электроды МЭЗ НЖ-13 (НАКС) 3 мм 4.5 кг
Электроды для сварки МЭЗ НЖ-13 для ручной дуговой сварки из коррозионостойких хромоникелемолибденовых сталей марок: 10Х17Н13М2Т, 10Х17Н13МЗТ, 08Х21Н6М2Т и им подобных, работающих при температуре до 3500С, когда к металлу шва предъявляются требования стойкости к межкристаллитной коррозии. Сварка во всех пространственных положениях, кроме вертикального сверху вниз.
- Вид сварки
- MMA
- Покрытие
- Основное
- Предел текучести
- 313 Н/мм2
Уточним доступное количество и возможную дату отгрузки.
Если товара нет в наличии, менеджер сообщит сроки поставки.
Запросить КП
Укажите контакты и при необходимости прикрепите реквизиты. Мы подготовим коммерческое предложение или счет по выбранному товару.
Описание
AWS: E318-15
Е-2005-Б20
Род тока — постоянный обратной полярности (на электроде плюс)
Длина дуги — короткая
Характеристики плавления электродов:
Коэффициент наплавки, г/Ач | 13,0 |
Расход электродов на 1 кг наплавленного металла, кг | 1,8 |
Основные характеристики металла шва и наплавленного металла
Химический состав наплавленного металла
Массовая доля элементов,%
углерод - ≤0,12
марганец - 1,00-2,50
Никель - 8,50-12,00
Хром - 17,00-20,00
Ниобий 0,70-1,30, но не менее 8С
Молибден - 1,80-3,00
кремний - 1,20
сера - 0,020
фосфор - 0,030
Механические свойства металла шва и наплавленного металла
Механические свойства при температуре 20±10°С, не менее
металла шва
Временное сопротивление разрыву, σв, Н/мм2 - 588
Предел текучести, σ0,2, Н/мм2 - 313
Относительное удлинение, δ5, % - 22
Ударная вязкость, КСU, Дж/см2 - 30 при -20ºС
Ударная вязкость, КСU, Дж/см2 - 70 при 20ºС
сварного соединения
Временное сопротивление разрыву, σв, Н/мм - 588
Угол загиба, град - 160
Ферритная фаза 2,0-10,0%

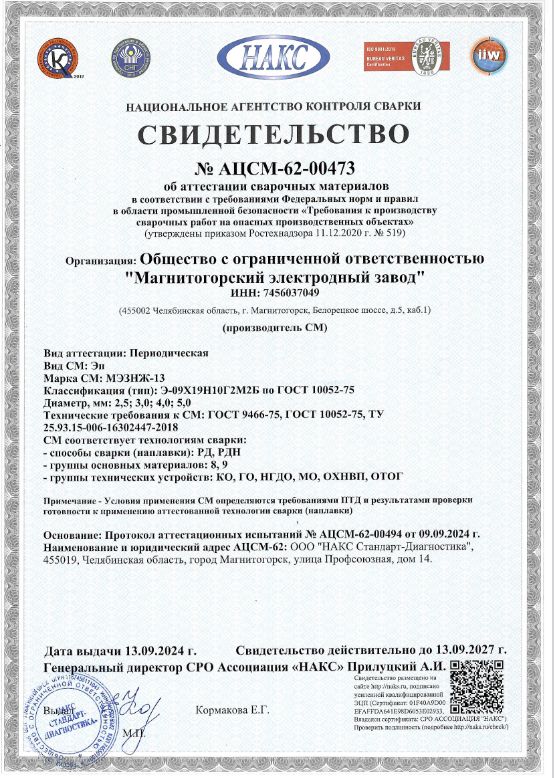

Сертификаты:
- НАКС РФ по группам технических устройств: ГО, КО, МО, ОТОГ, ОХНВП
- Санитарно-эпидемиологической экспертизы.
- Система сертификации ГОСТ Р
Характеристики
Классификация
4| Марка электрода | НЖ-13 |
|---|---|
| Нормативная документация | ГОСТ 9466-75, ГОСТ 10052-75, ТУ 25.93.15-006-16302447-2018 |
| Тип электрода | Э-09Х19Н10Г2М2Б |
| Условное обозначение | Э09Х19Н10Г2М2Б-МЭЗНЖ-13-Ø-ВД |
Документы
Производитель
Магнитогорский электродный завод
ООО «Магнитогорский электродный завод» – один из крупнейших российских производителей высококачественных электродов для ручной электродуговой сварки различных марок стали – низкоуглеродистых, высоколегированных, чугуна, а также для наплавки.
Все товары производителя →Товары бренда
Похожие товары
Частые вопросы по сварочным электродам
Краткие ответы на типовые вопросы перед подбором и покупкой.
Как выбрать сварочные электроды?
Электроды подбирают по типу металла, толщине заготовки, пространственному положению шва, требованиям к прочности и типу сварочного тока.
Какой диаметр электрода выбрать?
Диаметр зависит от толщины металла и требуемого сварочного тока. Чем толще металл, тем чаще применяют больший диаметр электрода.
Подойдут ли эти электроды для обычного MMA-инвертора?
Совместимость зависит от марки электрода, допустимого тока и требований к источнику питания. Перед покупкой важно сверить режимы сварки и рекомендации производителя.
Почему важны условия хранения электродов?
Влажные электроды могут ухудшать качество дуги и шва. Для ответственных работ важно соблюдать условия хранения и прокалки, если она требуется.
Подберём решение под вашу задачу
Поможем с выбором, совместимостью и условиями поставки.
Задать вопрос по товару
Напишите вопрос по комплектации, совместимости, наличию или подбору расходных материалов.
