Сварочная горелка TIG ARC T3W 4 метра, газовый разъём 1/4" BSP (GS5)

Промышленная TIG-горелка с жидкостным охлаждением для широкого круга материалов и продолжительных режимов работы.

Для данной модификации со шланг-пакетом 4 м рабочая нагрузка составляет 400 А DC и 280 А AC при ПВ 100%. Диапазон вольфрамовых электродов — 1–4,8 мм.

Важно: расходные части не входят в базовую комплектацию этой модификации и подбираются отдельно.

• One TIG. быстросменная система подключения позволяет адаптировать горелку к различным TIG-аппаратам при использовании соответствующего интерфейса. При смене подключения не требуется обрезать старый управляющий разъём и заново обжимать кабель.

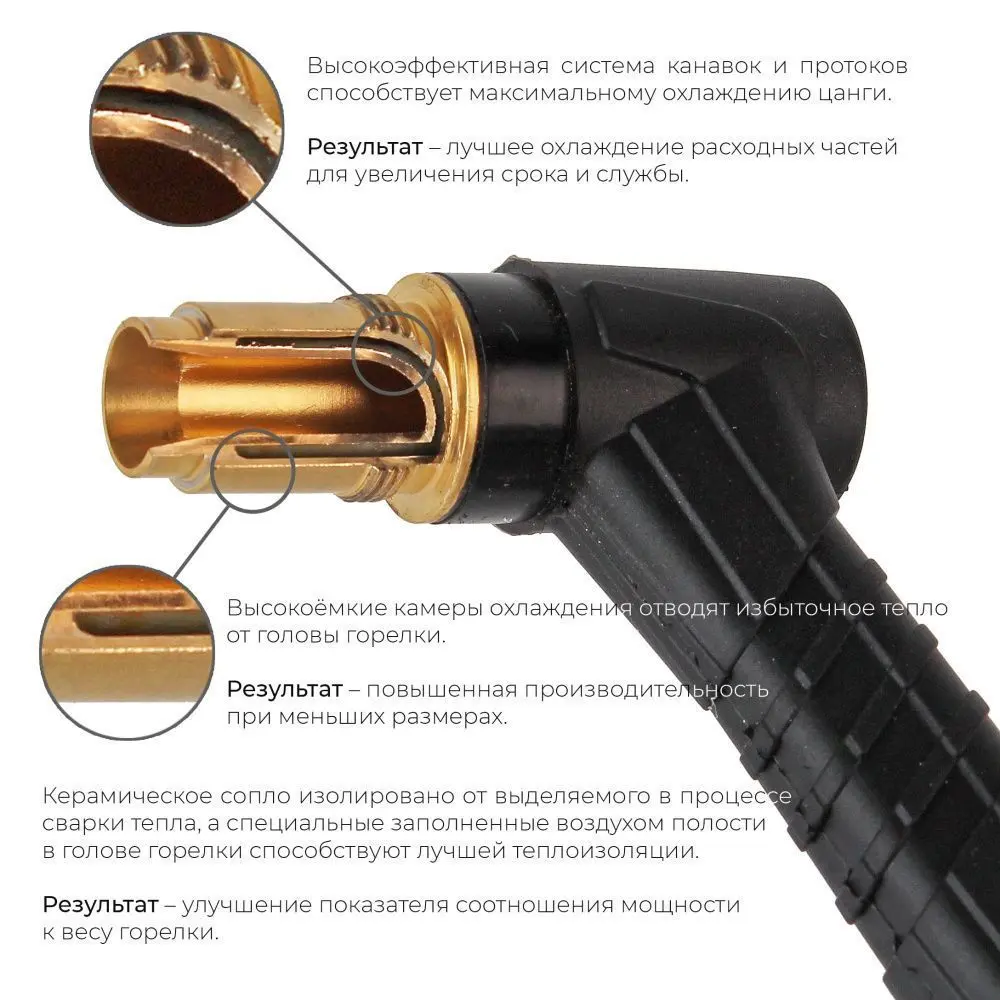

• Force Cool. система канавок и протоков организует отвод тепла в зоне цанги и расположенных рядом расходных элементов.
• BiFlow. охлаждающие камеры в головной части отводят избыточное тепло от наиболее термонагруженной зоны горелки.
• HZI. керамическое сопло отделено от тепловой нагрузки, а воздушные полости в головной части уменьшают передачу тепла на наружные элементы.
• TRS. для замены вольфрамового электрода задний колпачок поворачивается на 180°, поэтому электрод можно заменить без демонтажа остальных элементов горелки.

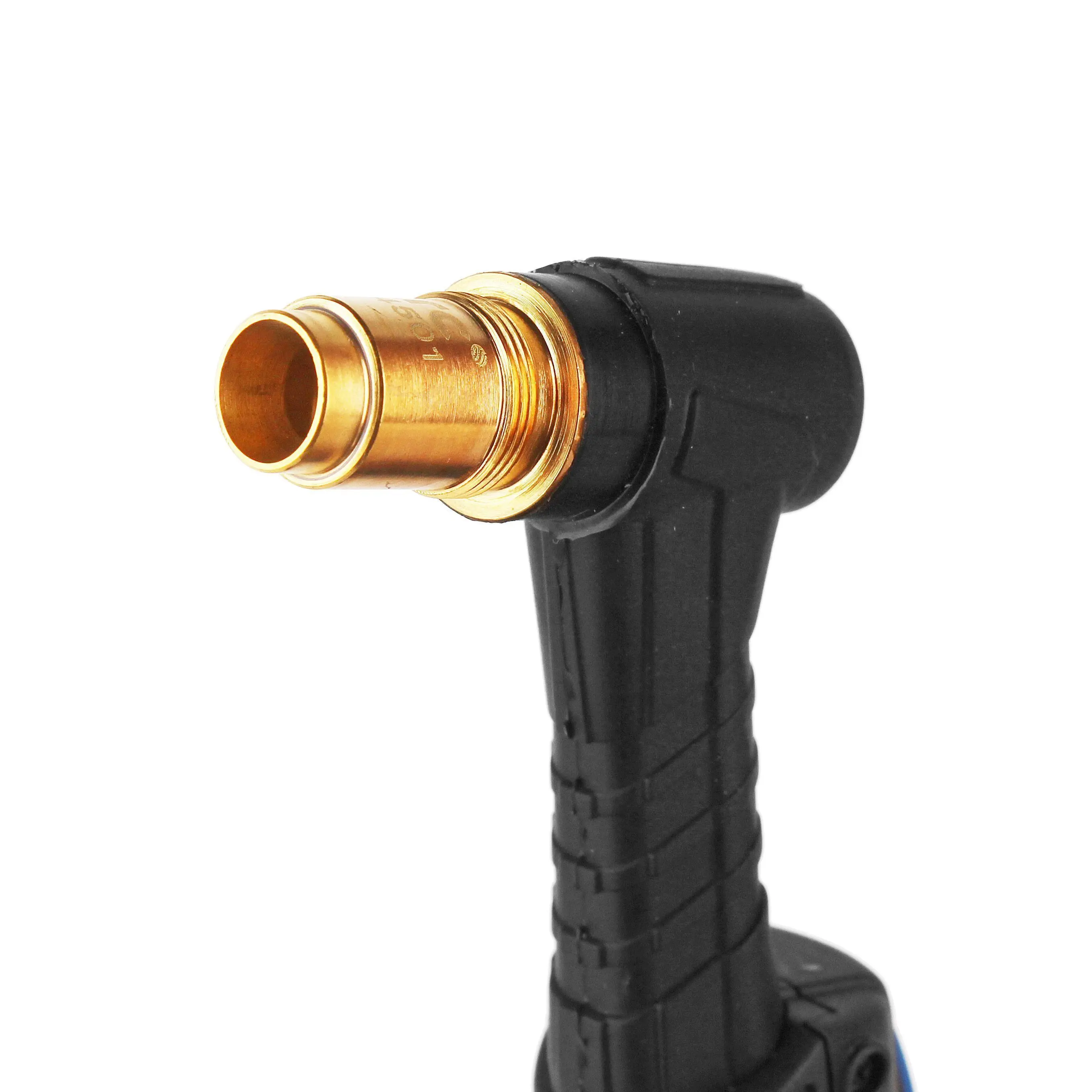

• Цанги объединены с цангодержателем, что уменьшает риск проворачивания при установке и эксплуатации.
• Газовые линзы используются для расширения зоны газовой защиты и формирования ламинарного потока. Фильтрующая сетка газовой линзы выполнена сменной и изготовлена из нержавеющей стали. Для этой серии предусмотрены малая и средняя газовые линзы.
• Керамические и кварцевые сопла имеют конструкцию с повышенной механической прочностью и надёжной фиксацией. Сопла устанавливаются без резьбы и фиксируются манжетой. Кварцевое сопло позволяет визуально контролировать сварочную ванну и положение вольфрамового электрода; оно может применяться при AC-сварке и в импульсном режиме. Для серии также заявлены высокотемпературные керамические сопла с рабочей температурой до 1960 °C. Опционально предусмотрены сопла Super Series для работы с высоколегированными, дуплексными и супердуплексными сталями, алюминием, никелевыми, хромомолибденовыми и титановыми сплавами.
• Изолятор выполнен сменным и обеспечивает позиционирование сопла относительно электрода. Манжета герметизирует газовый тракт; для неё указана температура эксплуатации до 350 °C.
• Элементы головной части и колпачки выполнены из термостойких материалов. Для серии предусмотрен гибкий гусак; при его использовании допустимый рабочий ток ниже, чем у исполнения со стандартным гусаком.

На расходные элементы ARC наносится лазерная маркировка для идентификации. Конструкция расходной системы рассчитана на соосную сборку компонентов.

• Рукоятка изготовлена из термостойкого материала; воздушные зазоры уменьшают передачу тепла на внешнюю поверхность.

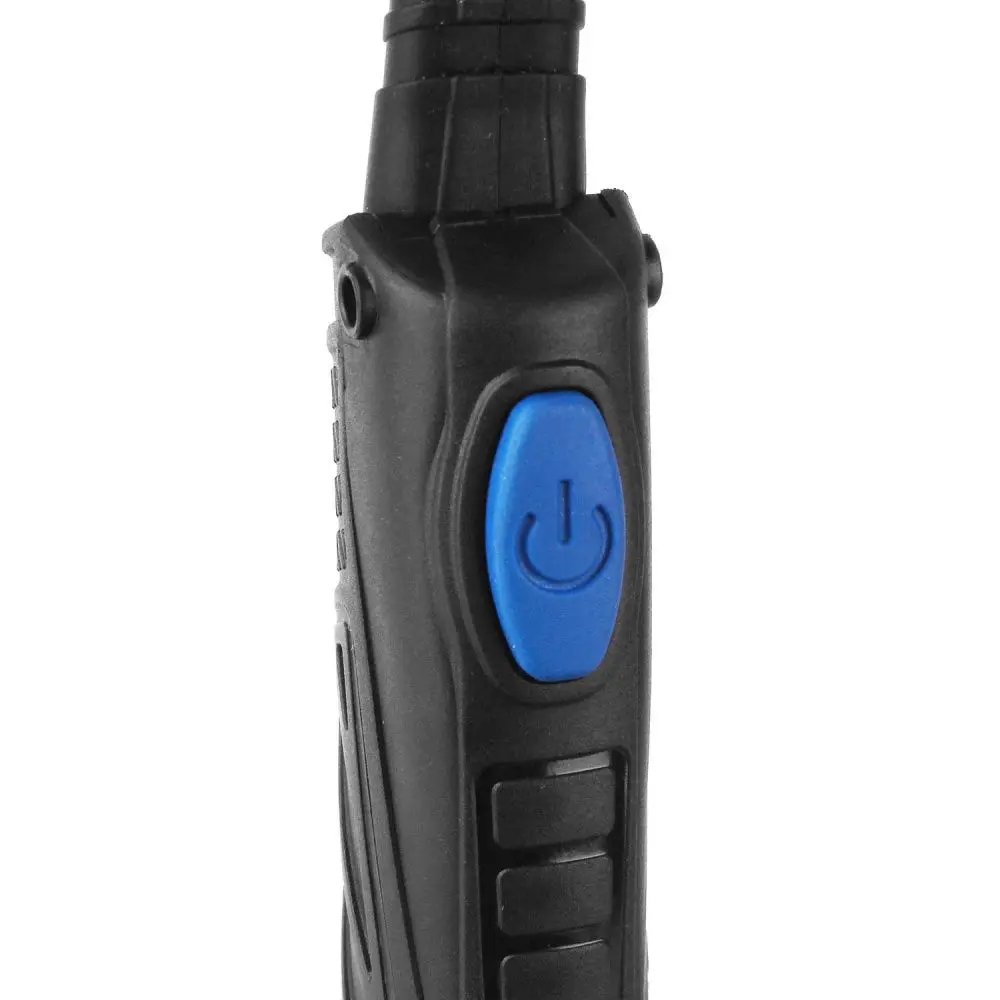

• Конструкция предусматривает сменные варианты органов управления для аналоговых и цифровых систем; необходимый модуль можно заменить без использования инструмента. Для цифровых исполнений источник указывает возможность управления параметрами через дисплей на рукоятке.

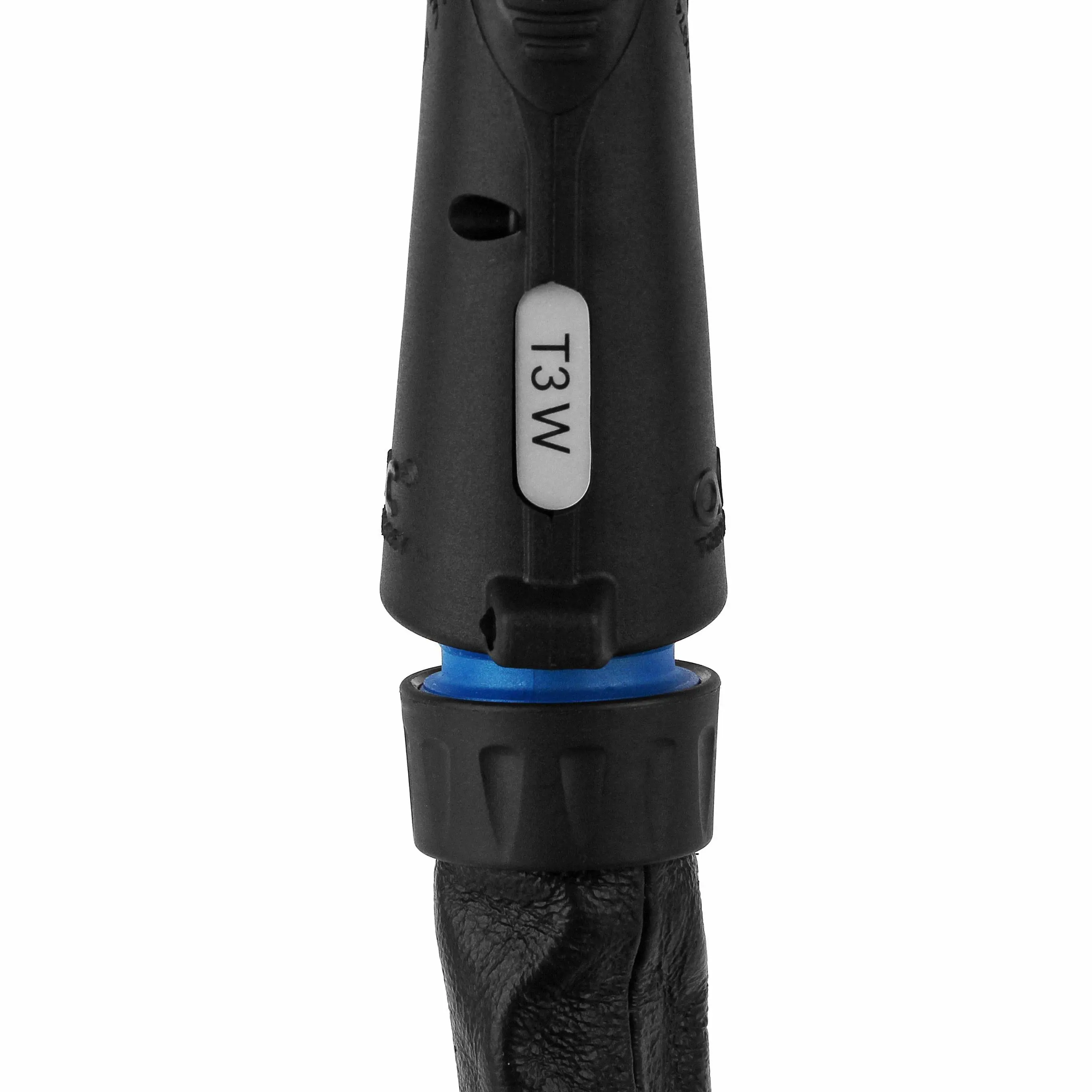

• Рукоятка соединена с кабельной частью через шаровое соединение, снижающее нагрузку в зоне перегиба.
• Кабели SuperSoft рассчитаны на эксплуатацию при температуре от −20 до +40 °C. В силовой части используется медный сплав, сигнальные проводники имеют отдельную защитную оболочку. Силовой кабель и шланги подачи и возврата охлаждающей жидкости имеют гибкие резиновые оболочки, а шланг-пакет защищён наружной кожаной оплёткой.

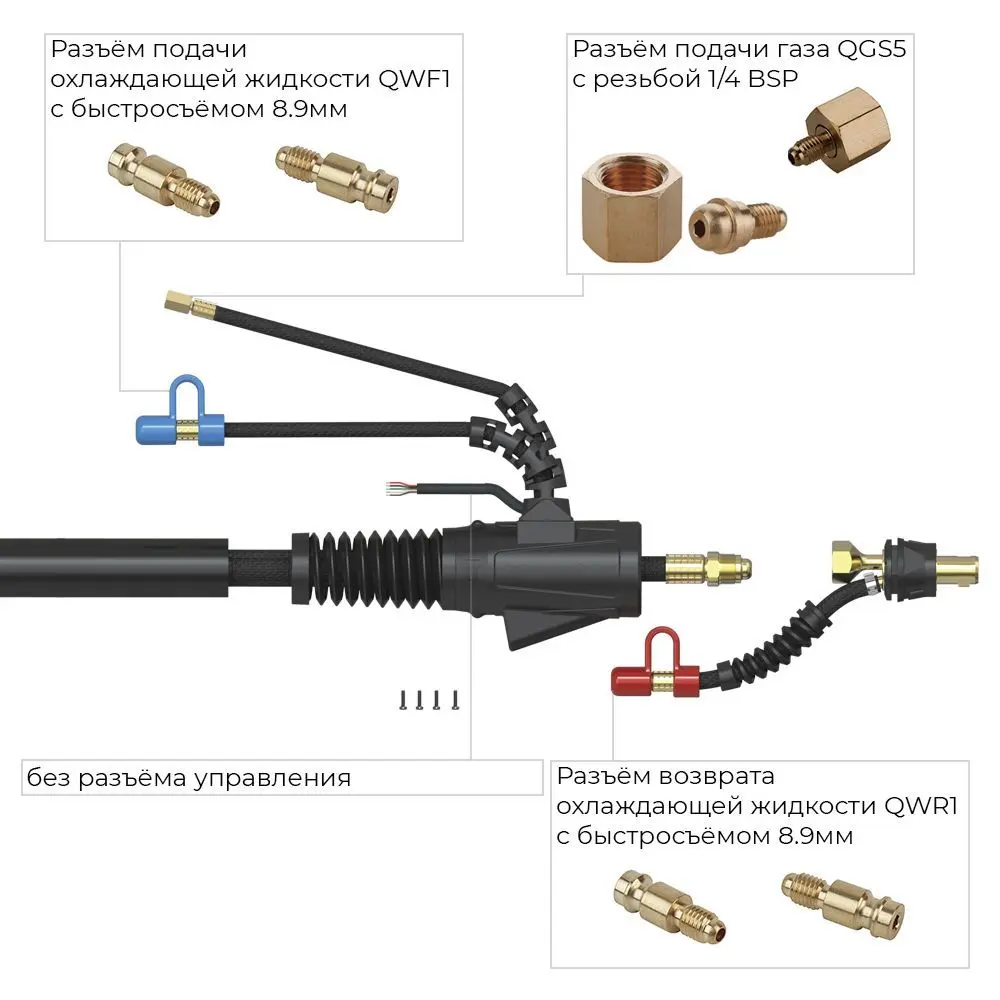

• Система быстросменных соединений позволяет менять интерфейс подключения без обрезки кабеля и повторного обжима. Снятие и установка сменных разъёмов выполняются с помощью гаечного ключа и шестигранника. В жидкостных исполнениях соединения контура охлаждения также выполнены сменными.

• Перед началом и после окончания сварки циркуляция охлаждающей жидкости должна поддерживаться 3–5 минут.
• Электропроводность охлаждающей жидкости — ниже 20 мкСм/см.
• Смешивание различных охлаждающих жидкостей не допускается.
• При увеличении длины шланг-пакета необходимо учитывать производительность насоса и мощность блока охлаждения.

В исходной карточке производителя указано соответствие требованиям: EN 60974-7, RoHS2, REACH, WEEE.

• горелка ARC T3W в конфигурации данного артикула, без расходных частей
• паспорт горелки ARC T3W

• удлинитель 8 или 16 м
• стартовый комплект с керамическими или кварцевыми соплами
• комплект с двумя типами сопел
• комплект расходных частей Super Series

Совместимые цанги, газовые линзы, сопла, изоляторы, колпачки и другие элементы должны подбираться по модели горелки, диаметру вольфрамового электрода и конкретной конфигурации. На карточке Svarcore для этого используется отдельный раздел «Расходные части».
