Сочетает в себе отличную эргономику и улучшенные эксплуатационные характеристики. Произведена в соответствии с евростандартами EN60974-7, RoHS2, REACH, WEEE.
Важно: во избежание перегрева гусака обязательно используйте изоляционную шайбу PB5003!
ВЫСОКОКАЧЕСТВЕННЫЕ РАСХОДНЫЕ ЧАСТИ И ДЕТАЛИ
Все расходные части произведены по чертежам на высококачественном оборудовании, что гарантирует надёжность, долговечность и превосходный результат.
Смотреть расходные части для Parker SVA-SGB 501W.
- контактные наконечники изготовлены из высококачественных медных сплавов. На каждом наконечнике указан размер диаметра отверстия. Возможна комплектация наконечниками для сварки алюминиевой проволокой;
- вставки под наконечник, диффузоры и сопла доступны в стандартном и высокопроизводительном исполнении;

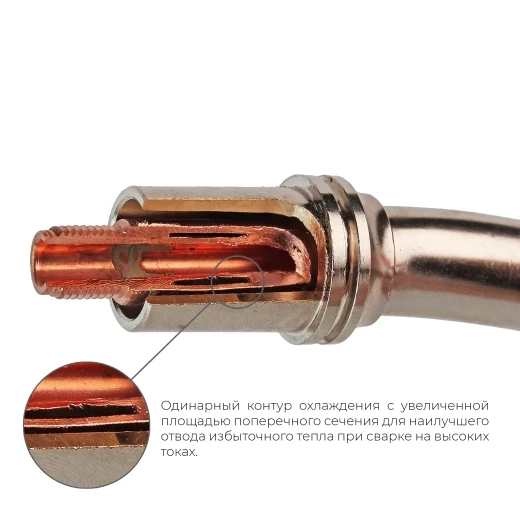

- хромированный гусак способствует лучшей отдаче тепла;
- возможна комплектация удлинённым гусаком PG5002L;

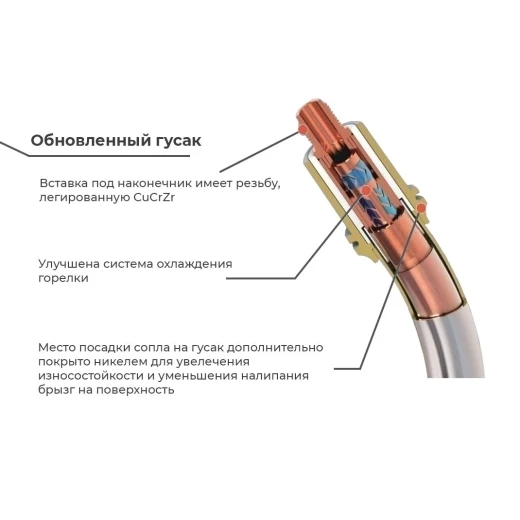

- место посадки сопла дополнительно покрыто никелем для увеличения износостойкости и уменьшения налипания брызг на поверхность;
- рукоятка без винтов, с прорезиненными вставками для удобства захвата и манипулирования. В случае необходимости разбирается за 5 секунд;
- крюк для подвешивания горелки;
- два типа кнопок с лёгкой и быстрой заменой. Микросвитч – лучшее решение для частых повторяющихся нажатий на кнопку для включения и выключения горелки. Обеспечена надёжная защита от пыли и других загрязнений;
- шланговый пакет устойчив к тепловому воздействию и пожаробезопасен;
- специальное покрытие медных частей предотвращает возникновение коррозии в силовом кабеле в случае использования некачественных антифризов;
- улучшенное уплотнение разъёма во избежание малейших утечек защитного газа;
- надёжные подпружиненные контакты.
ГИБКОСТЬ И ИЗНОСОСТОЙКОСТЬ
Каждая деталь продумана для максимального удобства работы во всех пространственных положениях.
- высокопроизводительный силовой кабель выдерживает более 1 млн циклов сгибания-разгибания;
- шаровое соединение позволяет производить манипуляции в процессе сварки независимо от кабеля;
- все суппорты кабелей обеспечивают гибкость шлангового пакета и в то же время плавность подачи проволоки.
ПОДКЛЮЧЕНИЕ
- в заводском исполнении горелка изготавливается со стандартным евроразъёмом;
- корпус разъёма закрепляется без винтов – инструменты не требуются!
БАЗОВАЯ КОМПЛЕКТАЦИЯ
В базовую комплектацию полуавтоматической горелки Parker SVA-SGB 501W входит:
- горелка Parker SGB 501W в коробке/пакете;
- паспорт горелки Parker SGB 501W;
- сопло коническое PB5028;
- контактный наконечник PB4015-12;
- вставка под наконечник PB5001C;
- диффузор PB5005H;
- стальная спираль PB5033-40.
Технические характеристики
| Тип |
Полуавтоматическая сварка |
| Охлаждение |
Жидкостное |
| Нагрузка (СО2), А |
500 |
| Нагрузка (газовая смесь), A |
450 |
| ПВ, % |
100 |
| Диаметр проволоки, мм |
1,0-1,6 |
| Шланговый пакет, м |
4,0 |
| Разъём подключения |
Euro (Water) |
| Тип гусака |
Стандартный 45° |
| Минимальная скорость подачи охлаждающей жидкости, л/мин |
1,2 |
| Минимальное давление на входе, бар |
2,0 |
| Максимальное давление на входе, бар |
5,0 |
| Минимальные требования к охлаждению, Вт |
1200 |
| Максимальная температура охлаждающей жидкости на входе, ºC |
50 |
| Вес, кг |
3.73 |
| Вес упаковки, г |
3730 |
| Количество в упаковке |
1 |
Расходные части
Сопла MIG/MAG
| Артикул |
Наименование |
Форма |
Диаметр, мм |
Длина, мм |
Материал |
| PC5028 |
Cопло эконом |
Коническое |
16,0 |
76,0 |
ECu |
| PB5027 |
Сопло |
Цилиндрическое |
19,0 |
76,0 |
ECu |
| PB5028 |
Сопло |
Коническое |
16,0 |
76,0 |
ECu |
| PB5029 |
Сопло |
Сильно коническое |
14,0 |
76,0 |
ECu |
| PB5028HD |
Cопло особой стойкости |
Коническое |
16,0 |
76,0 |
ECu |
Наконечники
| Артикул |
Наименование |
Резьба посадки |
Диаметр проволоки, мм |
Длина, мм |
Материал |
| PB4014-08A |
Наконечник под алюминий |
M8x1,25 |
0,8 |
30,0 |
ECu |
| PB4015-08 |
Наконечник |
M8x1,25 |
0,8 |
30,0 |
CuCrZr |
| PB4015-08A |
Наконечник 30мм |
M8x1,25 |
0,8 |
30,0 |
CuCrZr |
| PB4014-08 |
Наконечник |
M8x1,25 |
0,8 |
30,0 |
ECu |
| PB4015-09 |
Наконечник |
M8x1,25 |
0,9 |
30,0 |
CuCrZr |
| PB4014-09 |
Наконечник |
M8x1,25 |
0,9 |
30,0 |
ECu |
| PB4015-10A |
Наконечник под алюминий |
M8x1,25 |
1,0 |
30,0 |
CuCrZr |
| PB4014-10A |
Наконечник под алюминий |
M8x1,25 |
1,0 |
30,0 |
ECu |
| PB4014-10 |
Наконечник |
M8x1,25 |
1,0 |
30,0 |
ECu |
| PB4015-10 |
Наконечник |
M8x1,25 |
1,0 |
30,0 |
CuCrZr |
| PB4015-12 |
Наконечник |
M8x1,25 |
1,2 |
30,0 |
CuCrZr |
| PB4014-12A |
Наконечник под алюминий |
M8x1,25 |
1,2 |
30,0 |
ECu |
| PB4015-12A |
Наконечник под алюминий |
M8x1,25 |
1,2 |
30,0 |
CuCrZr |
| PB4014-12 |
Наконечник |
M8x1,25 |
1,2 |
30,0 |
ECu |
| PB4015-13 |
Наконечник |
M8x1,25 |
1,3 |
30,0 |
CuCrZr |
| PB4014-14 |
Наконечник |
M8x1,25 |
1,4 |
30,0 |
ECu |
| PB4015-14 |
Наконечник |
M8x1,25 |
1,4 |
30,0 |
CuCrZr |
| PB4015-16A |
Наконечник под алюминий |
M8x1,25 |
1,6 |
30,0 |
CuCrZr |
| PB4014-16A |
Наконечник под алюминий |
M8x1,25 |
1,6 |
30,0 |
ECu |
| PB4015-16 |
Наконечник |
M8x1,25 |
1,6 |
30,0 |
CuCrZr |
| PB4014-16 |
Наконечник |
M8x1,25 |
1,6 |
30,0 |
ECu |
| PB4014-20 |
Наконечник |
M8x1,25 |
2,0 |
30,0 |
ECu |
| PB4015-20 |
Наконечник |
M8x1,25 |
2,0 |
30,0 |
CuCrZr |
| PB4015-24 |
Наконечник |
M8x1,25 |
2,4 |
30,0 |
CuCrZr |
| PB4014-24 |
Наконечник |
M8x1,25 |
2,4 |
30,0 |
ECu |
Вставки под наконечник
| Артикул |
Наименование |
Длина, мм |
Резьба наконечника |
Материал |
| PB5001L |
Вставка под наконечник удлинённая |
31,0 |
M8x1,25 |
Латунь |
| PB5501 |
Вставка под наконечник |
25,0 |
M8x1,25 |
Латунь |
| PB5001C |
Вставка под наконечник усиленная |
25,0 |
M8x1,25 |
CuCrZr |
Диффузоры
| Артикул |
Наименование |
Материал |
| PB5005W |
Диффузор |
Пластик |
| PB5005H |
Диффузор особой стойкости |
Пластик особой стойкости |
| PB5005C |
Диффузор |
Керамика |
Подающие каналы
| Артикул |
Наименование |
Длина, м |
Диаметр проволоки, мм |
| PB5033-40 |
Стальная спираль |
4,5 |
1,0-1,2 |
| PB5034-40 |
Стальная спираль |
4,5 |
1,2-1,6 |
| PNE3564 |
Латунная спираль гусака |
0,3 |
1,6-2,0 |
| PB3564P |
Полиамидный канал |
50,0 |
1,6-2,0 |
| PB3626-40 |
Тефлоновый канал |
4,6 |
1,2-1,6 |
| PB2564-50 |
Полиамидный канал |
5,6 |
1,2-1,6 |
| PB2564P |
Полиамидный канал |
50,0 |
1,2-1,6 |
| PB3564P |
Полиамидный канал |
50,0 |
1,6-2,0 |
| PB3626-50 |
Тефлоновый канал |
5,6 |
1,2-1,6 |
| PB2513-50 |
Тефлоновый канал |
5,6 |
1,0-1,2 |
Детали
Детали корпуса
Детали разъёма
| Артикул |
Наименование |
| PT8028 |
Гайка суппорта кабеля |
| PBD-80320 |
Красный ограничитель |
| PB5023 |
Ниппель шланга жидкостного охлаждения |
| PBD-80310 |
Синий ограничитель |
| PB5098 |
Центральный разъём |
| PSLH1820-S |
Суппорт для входного/выходного шлангов охлаждения |
| PT5022 |
Корпус разъёма |
| PT8010 |
Фиксатор брезентовой оплётки |
| PT8009 |
Зажим брезентовой оплётки |
| PB1519/S |
Гайка разъёма |
| PC8027 |
Суппорт кабеля пружинный |
| PB1523 |
Панельное гнездо разъёма |
| PB1525 |
Накидная гайка |
| PB1524 |
Кольцо круглого сечения |
| PB1526 |
Винт корпуса разъёма |
| PB5024 |
Шланговый зажим 9.5мм |
| PB1522 |
Разъёмы для кабеля управления |
Детали кабеля
| Артикул |
Наименование |
| PB5041 |
Зажим шланга подачи газа 8.7мм |
| PPG3208-1 |
Шаровое соединение |
| PS5006-40 |
Шланговый пакет 4м |
| PG3235 |
Зажим брезентовой оплетки |
| PGN3208-P |
Суппорт кабеля |
| PS5015-40 |
Силовой кабель 4м |
| PS5008-40 |
Канал для подачи проволоки 4м |
| PS5017 |
Шланг возврата охл. жидк. |
| PS5013-40 |
Газовый шланг 4м |
| PS5012-40 |
Шланг подачи охл. жидк. 4м |
| PS5010-40 |
Провода управления 4м |
