Сварочная полуавтоматическая горелка Arc M5W 3 метра (MIG/MAG)

Сварочная горелка Arc M5W – горелка с жидкостным охлаждением высокопроизводительной серии для полуавтоматической  MIG/MAG сварки проволочным электродом (сварочной проволокой) диаметром 0,8-1,6 мм в среде защитных газов при рабочем токе до 560А в среде углекислого газа, до 540А в среде газовой смеси и до 380A в импульсном режиме. Отлично подходит для сварки при тяжёлых режимах работы, а также для сварки в импульсном режиме всеми видами проволок. Произведена в соответствии с евростандартами EN60974-7, RoHS2, REACH, WEEE.

ОСНОВНЫЕ ТЕХНОЛОГИИ

В сварочной горелке Arc M5W используются передовые запатентованные технологии, обеспечивающие превосходную работу и высокое качество:

Для максимально эффективного охлаждения контактного наконечника используется улучшенная система каналов и полостей. Результат – увеличение электропроводности и срока службы наконечника. Закрепление сопла происходит с помощью кольца-фиксатора. Результат – максимальный контакт внутренней поверхности основания сопла с охлаждающими полостями. Улучшенная конфигурация охлаждающих полостей высокой ёмкости для отвода излишнего тепла. Результат – повышенная производительность при меньших размерах. Уникальный дизайн сопла с внутренним кольцом способствует задержанию сварочных брызг, что в сочетании с системой закрепления сопла обеспечивает беспроблемную замену/снятие сопла на всех моделях горелок. дополнительно доступны расходные части (наконечники и подающие каналы) для сварки мягкими видами проволоки. Обеспечивает ламинарность потока защитного газа для получения качественных швов.

Технология Force Cool

Технология Nozzle Release System (NRS)

Технология BI-Flow-2

Технология Spatter Isolation Chamber (SIC)

РАСХОДНЫЕ ЧАСТИ И ДЕТАЛИ

Каждый компонент обеспечивает превосходную производительность и снижение общих производственных затрат. На каждую расходную часть нанесена лазерная маркировка для лёгкой идентификации. Все детали изготавливаются только из первичных материалов, а также соосны и идеально совмещаются – больше никаких потерь из-за неплотного прилегания.
В стандартной комплектации горелка оснащена евроразъёмом и всеми необходимыми для начала работы расходными частями.

Контактные наконечники

служат в 6 раз дольше аналогичных наконечников;имеют увеличенную площадь контактной поверхности для наилучшей передачи тока;доступны как в стандартном исполнении для сварки углеродистыми и низколегированными проволоками, так и для сварки нержавеющими и мягкими видами проволоки.

Вставки под наконечник и изолятор

• служат в 5 раз дольше аналогичных вставок;
• внутри вставок предусмотрена специальная канавка для сбора сварочных брызг;
• доступна комплектация стандартной вставкой или вставкой особой стойкости;
• изолятор надёжно закрепляется на вставке путём защёлкивания во избежание случайной потери.

Сопла

• служат в 3 раза дольше аналогичных сопел;
• внутри реализована дополнительная изоляция для увеличения срока службы сопла и специальный буртик для сбора сварочных брызг;
• устанавливаются на гусак без резьбы;
• закрепляются с помощью кольца-фиксатора;
• охлаждение лучше на 75% благодаря технологии BI-Flow-2;доступна комплектация составными соплами (2 части – сильно конический или цилиндрический наконечник и основание сопла), цельными соплами (коническое / сильно коническое / цилиндрическое), а также составными сильно коническими соплами для узкощелевой сварки.

доступны как в стандартном исполнении для сварки углеродистыми и низколегированными проволоками, так и для сварки нержавеющими и мягкими видами проволоки;дополнительно доступен к заказу набор для установки комбинированного подающего канала и каналов для мягких видов проволоки (включает в себя гильотину, точилку и зажим для позиционирования).

Подающие каналы

Гусак

• изготовлен из специального термостойкого пластика и имеет армированную поверхность, что позволяет выдерживать самые жёсткие условия эксплуатации и быть устойчивым к механическим повреждениям;
• площадь поверхности увеличена за счёт небольших рёбер, что улучшает охлаждение гусака снаружи;
• охлаждение гусака лучше на 35% благодаря технологиям BI-Flow-2 и Force Cool;
• контур охлаждения внутри гусака доходит до основания сопла;
• гарантированная соосность установки наконечника ±0,05мм.

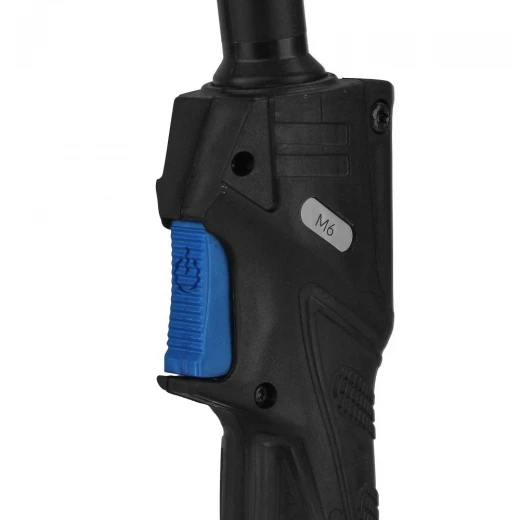

• рукоятка полностью обеспечивает защиту от выделяющегося в процессе сварки тепла;
• большие воздушные карманы, расположенные внутри рукоятки, служат для надёжной термоизоляции;
• дополнительная опция для рукоятки – тепловой экран для защиты руки сварщика;
• срок службы кнопки – более 1 миллиона циклов;
• доступны два варианта кнопок: стандартная и удлинённая. Замена кнопок лёгкая и быстрая;
• возможна комплектация модулем управления с 2 или 4 кнопками изменения рабочих параметров: программы сварки, рабочего тока, скорости подачи проволоки или напряжения.

Необходимо уточнить совместимость со сварочным аппаратом.

• шланговый пакет выдерживает более 1 миллиона изгибов в течение жизненного цикла и может эксплуатироваться от -10°С до +40°С;
• шаровое соединение позволяет производить манипуляции в процессе сварки независимо от кабеля;
• в силовых кабелях используются жилы из лужёной меди для дополнительной защиты от загрязнений и охлаждающих жидкостей низкого качества;
• кабельные наконечники сделаны из меди для снижения потерь мощности на высоких токах;
• корпус разъёма закрепляется путём защёлкивания, поэтому его легко открыть и закрыть;
• шланги подачи и возврата охлаждающей жидкости при необходимости возможно поменять местами.

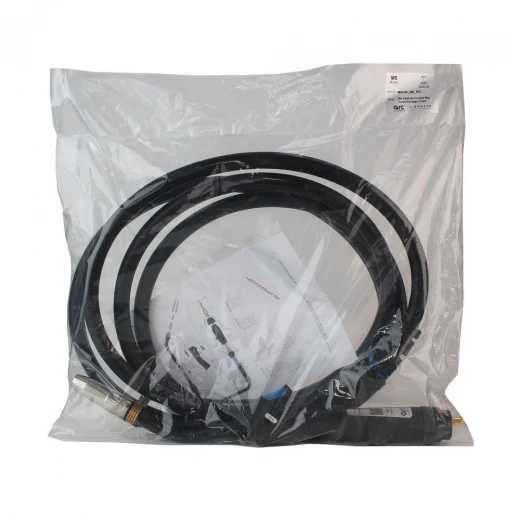

БАЗОВАЯ КОМПЛЕКТАЦИЯ

В базовую комплектацию полуавтоматической MIG/MAG горелки Arc M5W входит:

горелка Arc M5W в коробке;

паспорт горелки Arc M5W;

сопло коническое AMN5WCN;

кольцо-фиксаторAMN5WCNR;

контактный наконечник AM5CT12;

вставка под наконечник AM5WTAC-20;

изоляторAM5WTAI;

стальная спираль AM6SL-1012-30.

Технические характеристики
