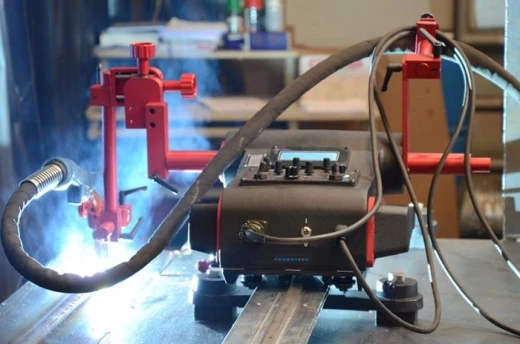

Сварочная каретка RAIL BULL

Портативный сварочный трактор, содержащий блок колебаний и предназначенный для выполнения высококачественных сварных швов большой длины.

Характеристики

Мощность
100 Вт
Сварочные положения (в соответствии с EN ISO 6947 и AWS/ASME)
PA / 1F / 1G, PB / 2F, PC / 2G, PD / 4F, PE / 4G, PF / 3G, PG / 3G
Диаметр горелки
16–22 мм
Мин. толщина заготовки
5 мм
Горизонтальная сила тяги
350 Н
Вертикальная сила тяги
150 Н
Горизонтальная скорость*
0–120 см/мин
Вертикальная скорость*
0–110 см/мин
Минимальный радиус кривизны поверхности заготовки
5000 мм
Диапазон пространственной регулировки
0–35 мм, вверх-вниз, влево-вправо

Описание

Портативный сварочный трактор со встроенным блоком колебаний. Предназначен для выполнения высококачественных сварных швов большой длины, снятия фаски или вырезания профилей на листах и выполнения угловых сварных швов.

Линейный осциллятор для прямых и трапециевидных сварных швовГоризонтальная скорость
0-120 см/мин		Вертикальная скорость
0-110 см/мин
Непрерывная сваркаМин. внешний радиус 5000 ммМин. внутренний радиус 5000 мм

Особенности

  • Жесткий легкий и компактный цельный корпус из алюминиевого сплава.
  • Устройство крепления сварочной горелки для различных типов сварки MIG / MAG горелки с диаметром 16-25 мм.
  • Точная настройка горелки.
  • Многофункциональный жидкокристаллический дисплей (параметры процесса и предупреждения).
  • Система обратной связи, позволяющая стабилизировать скорость движения, снижать до минимума количество дефектов сварного шва.
  • Автоматическая система ARC обеспечивает одновременный процесс сварки и передвижения сварочной каретки.
  • Непрерывная сварка в различных положениях.
  • Доступное меню дисплея.

Технические характеристики

Параметры сети1~ 115–230 В, 50–60 Гц
Мощность100 Вт
Сварка в горизонтальном положенииPA (плоская), PB (горизонтально-вертикальная), PC (горизонтально)
Сварка в вертикальном положенииPF (вертикально вверх), PG (вертикально вниз)
Минимальной радиус направляющей дуги5 м
Tип горелкиMIG/MAG
Диаметр горелки16-22 мм (опционально до 35 мм)
Минимальная толщина свариваемого материала5 мм
Сила тяги при горизонтальной работе350 Н
Сила тяги при вертикальной работе150 Н
Диапазон регулировки положения горелки0-35 мм (вверх - вниз, влево-вправо)
Горизонтальная скорость0-120 cм/мин
Вертикальная скорость0-110 cм/мин
Тип колебанийЛинейный
Траектория колебанийТрапецеидальная, треугольная, прямая линия
Амплитуда штока колебаний0-100 мм
Ширина колебаний0-50 мм
Скорость колебаний0-1500 мм/мин
Задержка колебания в центре и на вершинах0-5 с
Максимальная сила тяги штока колебаний100 Н
Масса20 кг
АртикулWOZ-0482-10-20-01-0

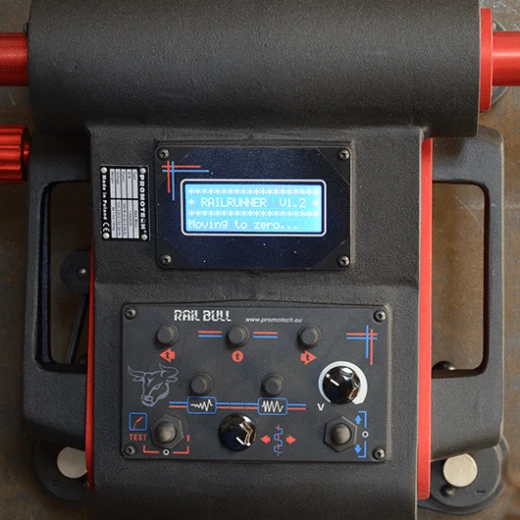

Конструкция

  1. Сетевой выключатель
  2. Панель управления

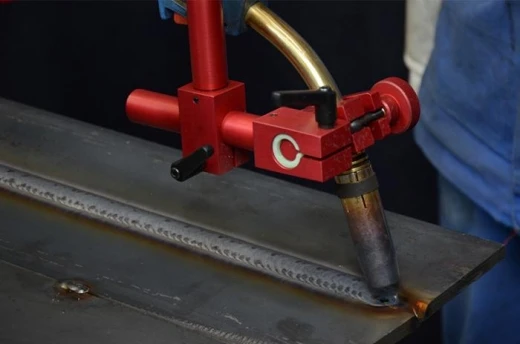

  3. Держатель горелки
  4. Двухкоординатный суппорт
  5. Шток колебаний
  6. Дисплей
  7. Держатель кабеля
  8. Ручка системы привода
  9. Кулачковый зажим
  10. Транспортировочная ручка
  11. Разъем поджига дуги

Положения сварки

Опциональные аксессуары для различных задач

  • PKT-0341-13-00-00-0 Регулировка реечной передачи.
  • PEP-0482-18-00-00-0 Крепление для транспортировки.
  • ZCS-0476-06-01-00-0 Зажим для горелки 16-22 мм.
  • ZRZ-0466-19-00-00-0 Зажим для горелки 22-35 мм.
  • RZD-0475-64-00-00-0 Газораспределитель 2x2 Promotech.
  • RZD-0475-65-00-00-0 Газораспределитель 2x2 с запорным клапаном Promotech.
  • RZD-0475-63-00-00-0 Газораспределитель 2x3 Promotech.
  • RZD-0475-66-00-00-0 Газораспределитель 2x3 с запорным клапаном Promotech.
  • RZD-0475-74-00-00-0 Газораспределитель 3x3 Promotech.
  • RZD-0475-72-00-00-0 Газораспределитель 3x3 с запорным клапаном Promotech.

Направляющие рельсы

  • Жесткий, арт. PRW-0482-47-00-00-0.
  • Полугибкий (мин. радиус гиба 5 м), арт. PRW-0482-15-05-00-0.

Комплектация

Комплектация

  • Сварочный трактор.
  • Металлический ящик.
  • Узел регулировочный крестообразный.
  • UCW-0476-20-00-00-0 держатель горелки короткий.
  • UCW-0482-17-00-00-0 крепление кабеля.
  • PWD-0466-18-00-00-0 кабель питания 3 м.
  • KBL-0466-17-00-00-0 кабель к поджигу сварочной дуги 6,5 м.
  • Шестигранный ключ 3 мм.
  • Шестигранный ключ 4 мм.
  • Руководство по эксплуатации.

Производитель

PROMOTECH

Компания Промотех производит профессиональные магнитные сверлильные станки, оборудование для обработки кромки (снятия фаски), оборудование для автоматизации сварки: сварочные тракторы и каретки, портальные сварочные машины.
